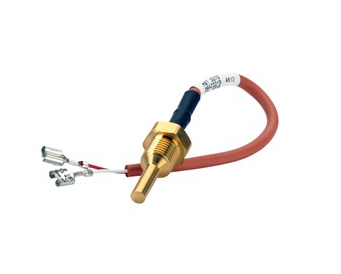

Термопреобразователь сопротивления MBT 3270, Pt1000, диапазон измерения -50...200 084Z2092
- Описание
- Характеристики
- Документация
Термопреобразователь сопротивления Danfoss MBT 3270 с чувствительным элементом Pt1000 предназначен для измерения температуры жидких и газообразных сред в промышленном оборудовании. Серия выпускается в исполнениях с диапазоном измерения от −50 до +150 °C, от −50 до +200 °C или от −50 до +300 °C; точный диапазон определяется полным кодом заказа.
Назначение
MBT 3270 представляет собой компактный датчик температуры с фиксированной измерительной вставкой. Применяется в компрессорах, мобильной гидравлике, машинном оборудовании и системах рециркуляции выхлопных газов. Выходной сигнал формируется платиновым терморезистивным элементом Pt1000.
Чувствительный элемент и точность
Исполнение Pt1000 использует один платиновый резистивный элемент с номинальным сопротивлением 1000 Ом при 0 °C. Стандартный класс допуска — EN 60751 Class B; для отдельных исполнений доступны другие значения допуска. Подключение может быть двух-, трёх- или четырёхпроводным в зависимости от выбранной конструкции.
Диапазон измерения
Для датчиков MBT 3270 с элементом Pt1000 предусматриваются следующие диапазоны:
- от −50 до +150 °C;
- от −50 до +200 °C;
- от −50 до +300 °C.
Конкретный диапазон является параметром исполнения и должен определяться по полному обозначению изделия или артикулу.
Конструкция и материалы
Защитная гильза и технологическое присоединение выполняются из латуни либо коррозионностойкой стали AISI 316. В зависимости от исполнения применяются уплотнения Viton или NBR. Датчик имеет фиксированную вставку; длина погружной части может составлять от 21 до 80 мм.
Монтажные исполнения
Доступны присоединения G 1/4 A, G 3/8 A, G 1/2 A, M10×1 и M14×1,5. Исполнение выбирают с учётом резьбы оборудования, требуемой глубины погружения и материала защитной гильзы.
Электрическое подключение
MBT 3270 поставляется с кабелем или интегрированным разъёмом. Возможные варианты: свободные концы кабеля, AMP Spade 6,35 мм, AMP Junior Power Timer, Delphi Metri Pack 102, Deutsch DT04 на 2 или 3 контакта. Материал кабеля зависит от исполнения: ПВХ, силикон, тефлон или маслостойкий полиолефин.
Рабочие условия
Допустимое рабочее давление среды — до 500 бар, давление разрушения — более 900 бар. Степень защиты зависит от типа подключения: датчик без кабеля — IP67, исполнения с разъёмами AMP Junior Timer, Delphi Metri Pack и Deutsch DT04 — IP65. Датчик рассчитан на ударные нагрузки до 50 g в течение 6 мс и вибрацию 15,3 g в диапазоне 20–2000 Гц.
Время отклика
Время реакции зависит от диаметра защитной гильзы и условий теплообмена. Для гильзы из нержавеющей стали при скорости воды 0,2 м/с ориентировочное время достижения 50 % изменения температуры составляет 0,5–6 с, а 90 % — 1,5–18 с.
