Главная \ Измерительное оборудование (КИПиА) \ Сопутствующие товары для КИПиА \ Сопутствующие товары для счетчиков \ GE552Y050, Диспетчеризация по шине M-BUS, концентратор

-30%

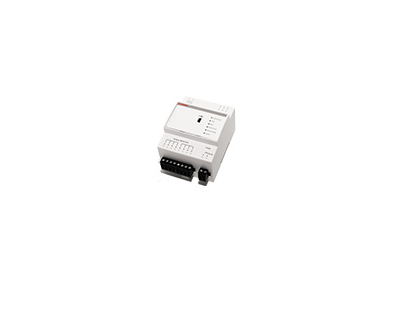

GE552Y050, Диспетчеризация по шине M-BUS, концентратор

АРТ: GE552Y050

-30%

GE552Y050, Диспетчеризация по шине M-BUS, концентратор

АРТ: GE552Y050

Краткие характеристики

Все характеристики

Страна производства

ИТАЛИЯ

Класс товара

Промышленные

Область применения

Водоснабжение / Отопление

Количество в упаковке

1шт

Товар не поставляется

Описание
Характеристики
Документация

Описание

Концентратор Giacomini GE552Y050 предназначен для считывания, обработки и регистрации данных от устройств учета, подключенных к проводной шине M-Bus. Устройство поддерживает до 60 приборов M-Bus, подключается к ПК по Mini-USB и может использоваться как мастер-шины, повторитель или расширитель сети.

Назначение
GE552Y050 применяется в системах диспетчеризации и централизованного сбора показаний приборов учета с интерфейсом M-Bus. Концентратор получает данные от подключенных счетчиков и передает их на ПК либо на регистратор данных.

Работа с устройствами M-Bus
К одному концентратору можно подключить до 60 устройств M-Bus. Поддерживается стандарт физического уровня EN 13757-2. Устройство рассчитано на работу со счетчиками и другими приборами учета, использующими проводную сеть M-Bus.

Режимы работы
Концентратор может использоваться в трех режимах:

мастер-шины M-Bus при подключении к регистратору данных GE552Y051;
мастер-шины M-Bus при подключении к персональному компьютеру с программным обеспечением GE552Y056;
повторитель или расширитель существующей сети M-Bus.

Расширение системы
В локальном режиме допускается последовательное подключение до четырех концентраторов GE552Y050, что позволяет организовать считывание данных с 240 устройств. При использовании регистратора GE552Y051 система может объединять до четырех локальных концентраторов.

Подключение и интерфейсы
Для подключения счетчиков предусмотрен интерфейс M-Bus Master. Интерфейс M-Bus Slave используется при работе в режиме повторителя или расширителя сети. Для локального обмена с ПК установлен разъем Mini-USB Type B, для соединения с регистратором GE552Y051 предусмотрен отдельный интерфейс.

Монтаж и индикация
Устройство предназначено для установки на DIN-рейку шириной 35 мм по EN 60715. На корпусе расположены светодиодные индикаторы питания, готовности шины, ошибки M-Bus, приема и передачи данных, а также активности USB.

Электрические характеристики
Питание — 24 В постоянного тока с допуском ±10%; для исполнения аппаратной версии 2.0 допускается питание 24 В постоянного или переменного тока, диапазон переменного напряжения — от 20 до 40 В. Максимальная потребляемая мощность составляет 12 Вт. Шина имеет защиту от короткого замыкания.

Параметры обмена
Скорость передачи данных по M-Bus — от 300 до 9600 бод, типовое значение — 2400 бод. Предусмотрена гальваническая изоляция M-Bus—RS232 и M-Bus—USB с испытательным напряжением 1 кВ переменного тока.

Конструктивные характеристики
Габаритные размеры корпуса — 90 × 71 × 62 мм. Степень защиты корпуса — IP20 по EN 60529. Рабочая температура — от −20 до +55 °C, температура хранения — от −25 до +65 °C.
