Насос TD 32-18G/2, 1,1 кВт, 3х220В/3х380В, 50 Гц, чугун, 12 бар
- Описание
- Характеристики
- Документация

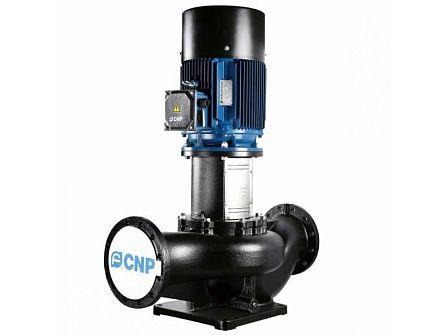

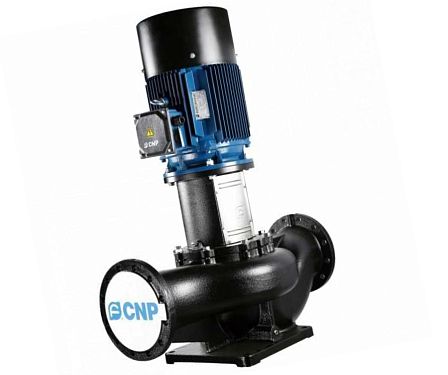

**Циркуляционный насос CNP серии TD32-18G/2**
Этот насос относится к одноступенчатым центробежным насосам с соосным размещением патрубков, также известным как «inline». Он оснащён стандартным электродвигателем и рабочим колесом из чугуна.
Особенностью данной модели является конструкция с «сухим» ротором, которая делает насос менее чувствительным к примесям в перекачиваемой жидкости по сравнению с насосами с «мокрым» ротором. Кроме того, конструкция насоса позволяет снять головную часть (двигатель с переходным фланцем и рабочим колесом) без полного демонтажа с трубопровода.
**Особенности конструкции**

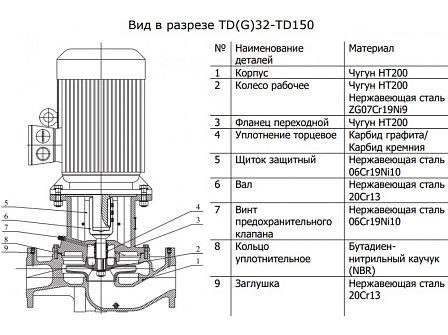

Насосы серии TD представляют собой моноблочные устройства, состоящие из стандартного асинхронного электродвигателя и насосной части, соединённых переходным фланцем. Входной и выходной патрубки имеют одинаковый диаметр и расположены на одной линии.
Концевое уплотнение вала — торцовое, одинарное, неразгруженное. Уплотнение насосной камеры — уплотнительное кольцо круглого сечения. Вал насоса жёстко соединён с валом электродвигателя специальной муфтой.
При техническом обслуживании для изоляции от трубопровода может использоваться глухой фланец. Размер соединительных фланцев насосов соответствует стандарту GB / Т 17 241.6, ISO7005-2. Класс давления — PN16. Диаметры входа и выхода продукции соответствуют стандартному размеру.
Насосы могут поставляться со шкафом управления, обеспечивающим защиту от «сухого хода», несоответствия фаз и перегрузки. По запросу возможно частотное регулирование двигателя.
**Применение**
Насосы CNP серии TD32-18G/2 используются для циркуляции в котельных, центральных тепловых пунктах, подкачивающих насосных станциях центрального отопления, контурах циркуляции технологического охлаждения (градирни-теплообменники), системах циркуляции кондиционирования (чиллер-фанкойл), системах пожаротушения и повышения давления.
**Перекачиваемые жидкости**
Чистые, маловязкие, неагрессивные и взрывобезопасные жидкости без твёрдых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материал электронасоса. Если кинематическая вязкость или плотность перекачиваемой жидкости выше, чем у воды, гидравлические характеристики электронасоса уменьшаются, а потребляемая мощность — увеличивается.
**Характеристики**
Вес: 39 кг.
Класс изоляции: F.
Максимальное рабочее давление: 12 бар (более высокое давление по запросу).
Максимальный напор: 18 м.
Максимальный расход: 8 м3/час.
Материал корпуса: чугун.
Назначение использования: отопление, циркуляция, повышение и поддержание давления, промышленное водоснабжение, пожаротушение, орошение.
Напряжение сети: 380–690 В, 50 Гц.
Номинальная мощность: 1100 Вт.
Размер присоединения: 32 мм.
Степень защиты: IP55.
Температура жидкости: -15 ~ +115 °С.
Температура окружающей среды: до +40 °С (более высокая температура по запросу).
Тип насоса: с сухим ротором, циркуляционные, центробежные.
Тип присоединения: фланцевое.
Тип сооружения: жилые и административные здания, промышленные сооружения.
|
