Насос TD 50-35G/2, 5,5 кВт, 3х380В, 50 Гц, чугун, 12 бар
- Описание
- Характеристики
- Документация

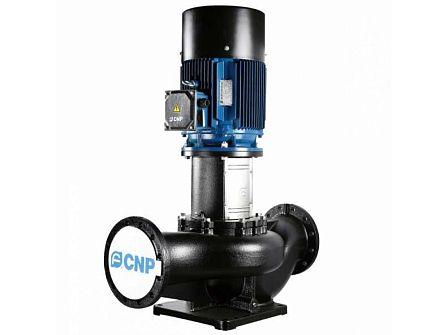

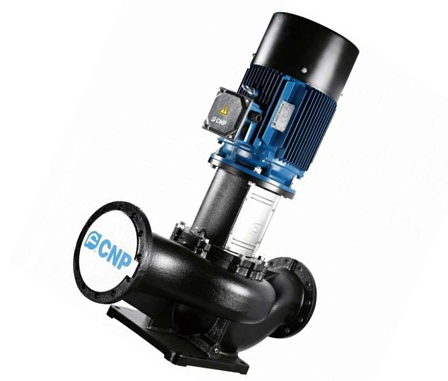

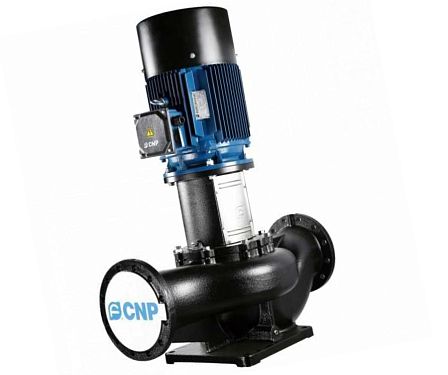

**Циркуляционный насос CNP серии TD50-35G/2** — это одноступенчатый центробежный насос с соосным расположением патрубков, который оборудован стандартным двигателем и рабочим колесом из чугуна.
Этот насос имеет «сухой» ротор, что делает его менее чувствительным к включениям в перекачиваемой среде по сравнению с аналогичными насосами с «мокрым» ротором. Конструкция насоса позволяет снимать его с трубопровода без разборки системы, что облегчает проведение сервисных работ даже для самых больших насосов.
**Особенности конструкции**

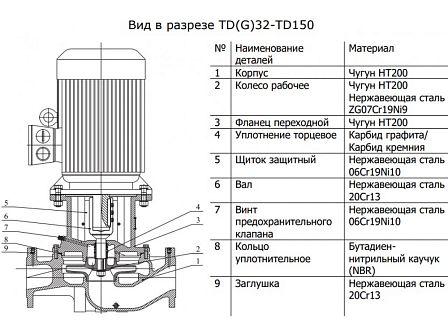

Насосы серии ТD состоят из стандартного асинхронного электродвигателя и насосной части, которые соединены переходным фланцем. Входной и выходной патрубки имеют одинаковые диаметры и расположены на одной линии. Концевое уплотнение вала — торцовое, одинарное, неразгруженное. Уплотнение насосной камеры — уплотнительное кольцо круглого сечения.
Вал насоса жёстко соединён с валом электродвигателя при помощи специальной муфты. Конструкция насоса позволяет снять головную часть насоса (двигатель с переходным фланцем и рабочим колесом) без полного демонтажа с трубопровода. При техническом обслуживании для изоляции от трубопровода может использоваться глухой фланец.
Размер соединительных фланцев насосов соответствует стандарту GB/T 17 241.6, ISO7005-2, класс давления — PN16. Диаметры входа и выхода продукции соответствуют стандартному размеру.
Насосы могут поставляться со шкафом управления, обеспечивающим защиту от «сухого хода», несовпадения фаз, выпадения фаз и перегрузки. По запросу доступно частотное регулирование двигателя.
**Применение**
Насосы CNP серии TD50-35G/2 используются для циркуляции в котельных, центральных тепловых пунктах, в подкачивающих насосных станциях центрального отопления, в контурах циркуляции технологического охлаждения, в системах циркуляции кондиционирования, а также в системах пожаротушения и повышения давления.
**Перекачиваемые жидкости**
Насосы предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твёрдых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материал насоса.
Если кинематическая вязкость или плотность перекачиваемой жидкости выше, чем у воды, гидравлические характеристики насоса уменьшаются, а потребляемая мощность — увеличивается.
**Характеристики**
Вес: 81 кг
Класс изоляции: F
Максимальное рабочее давление: 12 бар (более высокое давление по запросу)

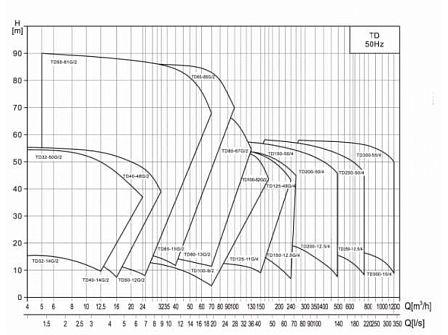

Максимальный напор: 35 м
Максимальный расход: 30 м³/час
Материал корпуса: чугун
Назначение использования: отопление, циркуляция, повышение и поддержание давления, промышленное водоснабжение, пожаротушение, орошение
Напряжение сети: 3~380-690 В / 50 Гц
Номинальная мощность: 5 500 Вт

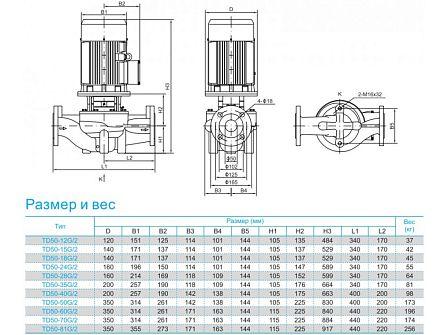

Размер присоединения: 50 мм
Степень защиты: IP55
Температура жидкости: от -15 °C до +115 °C
Температура окружающей среды: до +40 °C (более высокая температура по запросу)
Тип насоса: с сухим ротором, циркуляционные, центробежные
Тип присоединения: фланцевое
Тип сооружения: жилые и административные здания, промышленные сооружения.
|
