Насос TD 80-23G/2, 5,5 кВт, 3х380В, 50 Гц, чугун, 12 бар
АРТ: TD80-23G/2SWHCJ

Насос TD 80-23G/2, 5,5 кВт, 3х380В, 50 Гц, чугун, 12 бар

АРТ: TD80-23G/2SWHCJ
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пожаротушение / Теплоснабжение
Диаметр, (мм, дюйм)
80 (3)
-30%
140 250.63 ₽
98 175.44 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
В наличии 16 шт
  • Описание
  • Характеристики
  • Документация
Описание

**Циркуляционный насос CNP серии TD80-23G/2: особенности и применение**

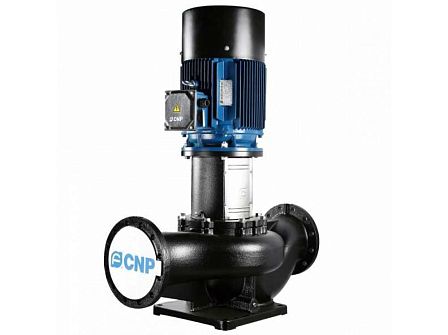

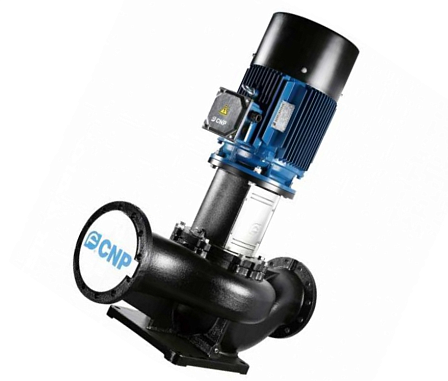

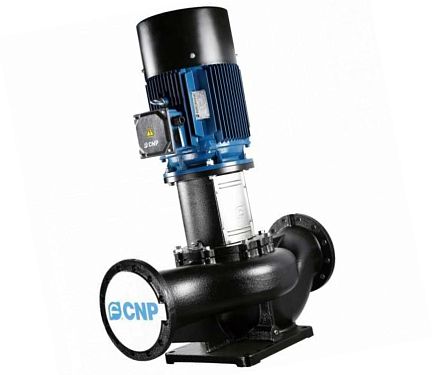

Циркуляционный насос CNP TD80-23G/2 — это одноступенчатый центробежный насос с соосным размещением патрубков, также известный как «ин-лайн». Он оснащён стандартным электродвигателем и рабочим колесом из чугуна.


Этот насос отличается «сухим» ротором, что делает его менее чувствительным к включениям в перекачиваемой среде по сравнению с насосами с «мокрым» ротором. Кроме того, его конструкция позволяет снимать головную часть насоса без полного демонтажа с трубопровода, что упрощает обслуживание и снижает трудозатраты.


**Особенности конструкции**

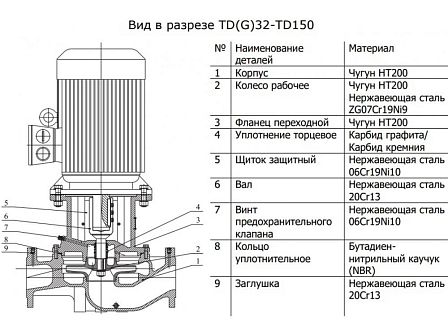

Насосы серии TD являются моноблочными и состоят из стандартного асинхронного электродвигателя и насосной части, соединённых переходным фланцем. Входной и выходной патрубки расположены на одной линии и имеют одинаковые диаметры.


Концевое уплотнение вала — торцовое, одинарное, неразгруженное. Уплотнение насосной камеры — уплотнительное кольцо круглого сечения. Вал насоса жёстко соединён с валом электродвигателя специальной муфтой.


Конструкция насоса позволяет снять головную часть (двигатель с переходным фланцем и рабочим колесом) без полного демонтажа с трубопровода. Для изоляции от трубопровода при техническом обслуживании может использоваться глухой фланец.


Размер соединительных фланцев насосов соответствует стандарту GB / Т 17 241.6, ISO7005-2, класс давления — PN16. Диаметры входа и выхода продукции соответствуют стандартному размеру.


Насосы могут поставляться со шкафом управления, обеспечивающим защиту от «сухого хода», несовпадения, выпадания фаз и перегрузки. По запросу возможно частотное регулирование двигателя.


**Применение**


Насос CNP TD80-23G/2 используется для циркуляции в котельных, центральных тепловых пунктах, подкачивающих насосных станциях центрального отопления, в контурах циркуляции технологического охлаждения (градирни-теплообменники), системах циркуляции кондиционирования (чиллер-фанкойл), системах пожаротушения и повышения давления.


Перекачиваемые жидкости должны быть чистыми, маловязкими, неагрессивными и взрывобезопасными, без твёрдых или длинноволокнистых включений. Они не должны механически или химически воздействовать на материал насоса.


Если кинематическая вязкость или плотность перекачиваемой жидкости выше, чем у воды, гидравлические характеристики насоса уменьшаются, а потребляемая мощность увеличивается.


**Характеристики**


Вес насоса: 87 кг.

Класс изоляции: F.

Максимальное рабочее давление: 12 бар (более высокое давление возможно по запросу).

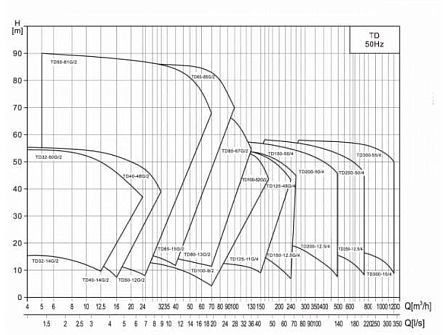

Максимальный напор: 23 м.

Максимальный расход: 50 м3/час.

Материал корпуса: чугун.

Назначение использования: отопление, циркуляция, повышение и поддержание давления, промышленное водоснабжение, пожаротушение, орошение.

Напряжение сети: 3~380-690/50 Гц.

Номинальная мощность: 5500 Вт.

Размер присоединения: 80 мм.

Степень защиты: IP55.

Температура жидкости: от -15 до +115 °С.

Температура окружающей среды: до +40 °С (более высокая температура возможна по запросу).

Тип насоса: с сухим ротором, центробежный.

Тип присоединения: фланцевое.

Тип сооружения: жилые и административные здания, промышленные сооружения.


Характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пожаротушение / Теплоснабжение
Диаметр, (мм, дюйм)
80 (3)
Количество в упаковке
1шт
Гарантия
2 года
Цвет
Черные
Артикул
TD80-23G/2SWHCJ
Перекачиваемая жидкость
Горячая вода / Чистая вода
Тип насосов
Ин-лайн / Циркуляционные
Погружённость
Поверхностные
Количество рабочих колёс, винтов, поршней
Одноступенчатые
Электрическое подключение насосов и насосного оборудования
380 в (трёхфазные)
Максимальная мощность, Вт
5500
Материал рабочего колеса, винта, поршня насосов
Чугунные
Материал корпуса насоса
Чугунные
Расположение оси вращения
Вертикальные
Объём одной штуки, м³
0.06721

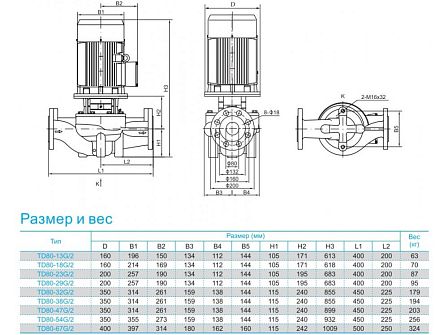

Вес (кг)
87
Длина (мм)
400
Ширина (мм)
246
Высота (мм)
683
