Насос TD 100-48G/2, 22 кВт, 3х380В, 50 Гц, чугун, 12 бар
- Описание
- Характеристики
- Документация

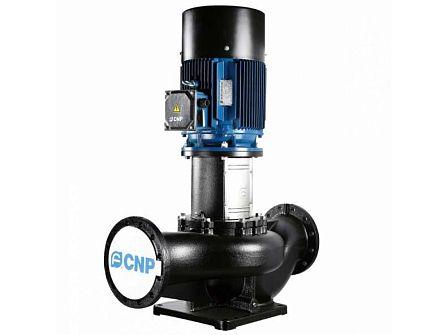

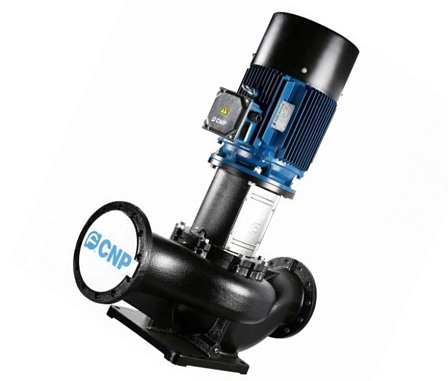

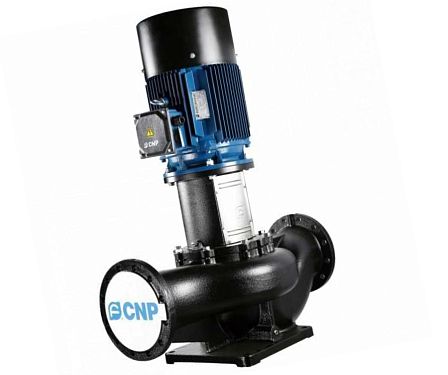

**Циркуляционный насос CNP серии TD100-48G/2**
Одноступенчатый центробежный рядный насос с соосным размещением патрубков («ин-лайн»). Оснащён стандартным электродвигателем и рабочим колесом из чугуна.
**Особенности конструкции**
Насосы серии TD представляют собой моноблоки, состоящие из стандартного асинхронного электродвигателя и насосной части. Они соединены переходным фланцем. Входной и выходной патрубки расположены на одной линии и имеют одинаковые диаметры.
Концевое уплотнение вала — торцовое, одинарное, неразгруженное. Уплотнение насосной камеры — уплотнительное кольцо круглого сечения. Вал насоса жёстко соединён с валом электродвигателя специальной муфтой.
Конструкция насоса позволяет снять головную часть без полного демонтажа с трубопровода. Для изоляции от трубопровода может использоваться глухой фланец. Размеры соединительных фланцев соответствуют стандарту GB / Т 17 241.6, ISO 7005-2 (класс давления — PN16). Диаметры входа и выхода также соответствуют стандартному размеру.
Насосы могут поставляться со шкафом управления, обеспечивающим защиту от «сухого хода», несовпадения фаз, перегрузки и других проблем. По запросу доступно частотное регулирование двигателя.
**Применение**
Насос используется для циркуляции в котельных, центральных тепловых пунктах, подкачивающих насосных станциях центрального отопления, в контурах циркуляции технологического охлаждения (градирни-теплообменники), системах циркуляции кондиционирования (чиллер-фанкойл), а также в системах пожаротушения и повышения давления.
**Перекачиваемые жидкости**
Чистые, маловязкие, неагрессивные и взрывобезопасные жидкости без твёрдых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материал электронасоса.
Если кинематическая вязкость или плотность жидкости выше, чем у воды, гидравлические характеристики электронасоса уменьшаются, а потребляемая мощность — увеличивается.
**Характеристики**
* Вес: 273 кг
* Класс изоляции: F
* Максимальное рабочее давление: 12 бар (более высокое давление по запросу)
* Максимальный напор: 48 м
* Максимальный расход: 100 м³/час
* Материал корпуса: чугун
* Назначение использования: отопление, циркуляция, повышение и поддержание давления, промышленное водоснабжение, пожаротушение, орошение
* Напряжение сети: 3~380-690/50 В/Гц
* Номинальная мощность: 22 000 Вт
* Размер присоединения: 100 мм
* Степень защиты: IP55
* Температура жидкости: -15 °С ~ +115 °С
* Температура окружающей среды: до +40 °С (более высокая температура по запросу)
* Тип насоса: с сухим ротором, циркуляционные, центробежные
* Тип присоединения: фланцевое
* Тип сооружения: жилые и административные здания, промышленные сооружения.
|
