Насос TD 150-12.5G/4, 11 кВт, 3х380В, 50 Гц, чугун, 12 бар
- Описание
- Характеристики
- Документация

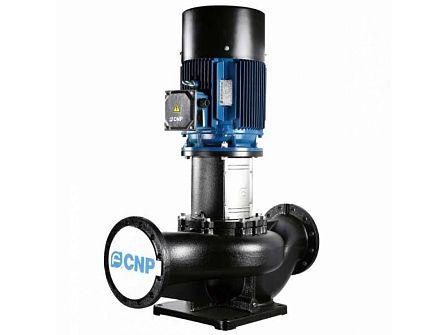

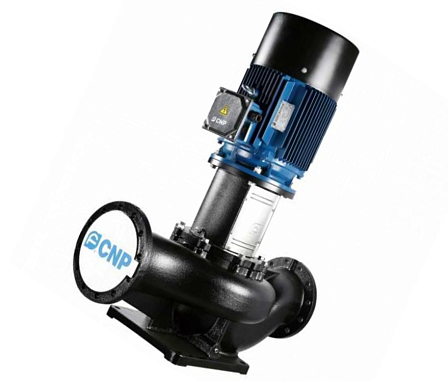

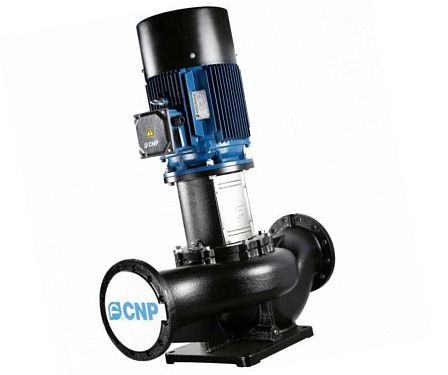

**Циркуляционный насос CNP серии TD150-12.5G/4** — это одноступенчатый центробежный насос с «сухим» ротором. Он оснащён стандартным электродвигателем и рабочим колесом из чугуна.
Этот насос относится к типу «inline», то есть имеет соосное расположение патрубков. Такая конструкция делает его менее чувствительным к включениям в перекачиваемой среде по сравнению с аналогичными насосами с «мокрым» ротором.
Особенность конструкции насоса заключается в том, что его можно снять с трубопровода без разборки системы. Это позволяет проводить сервисные работы даже для самых больших насосов всего одному человеку.

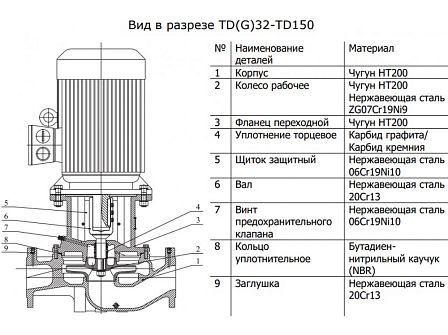

Насосы серии ТD представляют собой моноблочные конструкции, состоящие из стандартного асинхронного электродвигателя и насосной части, соединённых переходным фланцем. Входной и выходной патрубки имеют одинаковые диаметры и расположены на одной линии.
Концевое уплотнение вала — торцовое, одинарное, неразгруженное. Уплотнение насосной камеры — уплотнительное кольцо круглого сечения. Вал насоса жёстко соединён с валом электродвигателя при помощи специальной муфты.
Конструкция насоса позволяет снять головную часть насоса (двигатель с переходным фланцем и рабочим колесом) без полного демонтажа с трубопровода. При техническом обслуживании для изоляции от трубопровода может использоваться глухой фланец.
Размер соединительных фланцев насосов соответствует стандарту GB/T 17241.6, ISO7005-2 класс давления — PN16. Диаметры входа и выхода продукции соответствуют стандартному размеру.
Насосы могут поставляться со шкафом управления, который обеспечивает защиту от «сухого хода», несовпадения, выпадания фаз и перегрузки. По запросу возможно частотное регулирование двигателя.
Насос вертикальный циркуляционный CNP серии TD150-12.5G/4 используется для циркуляции в котельных, центральных тепловых пунктах, подкачивающих насосных станциях центрального отопления, контурах циркуляции технологического охлаждения, системах циркуляции кондиционирования и системах пожаротушения и повышения давления.
Перекачиваемые жидкости должны быть чистыми, маловязкими, неагрессивными и взрывобезопасными, без твёрдых или длинноволокнистых включений. Кинематическая вязкость или плотность перекачиваемой жидкости не должны механически или химически воздействовать на материал электронасоса.
Характеристики насоса:
* Вес — 260 кг
* Класс изоляции — F
* Максимальное рабочее давление — 12 бар (более высокое давление по запросу)
* Максимальный напор — 12,5 м
* Максимальный расход — 200 м³/час
* Материал корпуса — чугун
* Назначение использования — отопление, циркуляция, повышение и поддержание давления, промышленное водоснабжение, пожаротушение, орошение
* Напряжение сети — 3~380-690/50 В/Гц
* Номинальная мощность — 11 000 Вт
* Размер присоединения — 150 мм
* Степень защиты — IP55
* Температура жидкости — от -15 до +115 °С
* Температура окружающей среды — до +40 °С (более высокая температура по запросу)
* Тип насоса — с сухим ротором, циркуляционные, центробежный
* Тип присоединения — фланцевое
* Тип сооружения — жилые и административные здания, промышленные сооружения.
|
