Главная \ Насосы и насосное оборудование \ Насосы \ Насос TD 150-17G/4, 15 кВт, 3х380В, 50 Гц, чугун, 12 бар
-30%

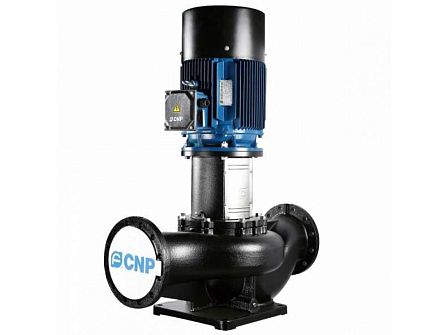

Насос TD 150-17G/4, 15 кВт, 3х380В, 50 Гц, чугун, 12 бар
АРТ: TD150-17G/4SWHCJ
-30%

Насос TD 150-17G/4, 15 кВт, 3х380В, 50 Гц, чугун, 12 бар

АРТ: TD150-17G/4SWHCJ
Краткие характеристики
Все характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Пожаротушение
Диаметр, (мм, дюйм)
150 (6)
CNP CNP Бренд CNP

Товар не поставляется

  • Описание
  • Характеристики
  • Документация
Описание

Насос циркуляционный CNP серии TD150-17G/4 одноступенчатый, центробежный, рядный, с соосным размещением патрубков («ин-лайн»), оборудованный стандартным двигателем и рабочим колесом из чугуна.

Насос вертикальный циркуляционный CNP серии TD150-17G/4 одноступенчатый центробежный насос типа «inline», который оборудован стандартным электродвигателем и торцевым уплотнением. Конструкция данного насоса с «сухим» ротором делает его менее чувствительным к включениям в перекачиваемой среде по сравнению с подобными насосами с «мокрым» ротором. Насос сконструирован так, чтобы его можно было снять с трубопровода без разборки системы. Следовательно, даже для самых больших насосов сервисные работы могут быть проведены лишь одним человеком.

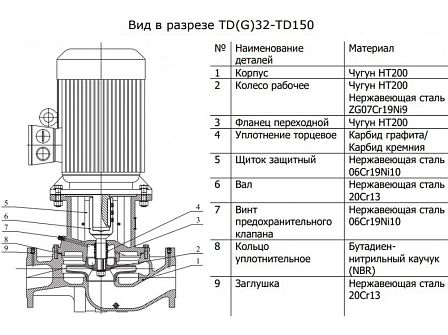

Особенности конструкции

Насосы серии ТD являются моноблочными, и состоят из стандартного асинхронного электродвигателя и насосной части, которые соединены переходным фланцем. Входной и выходной патрубки имеют одинаковые диаметры и расположены на одной линии. Концевое уплотнение вала -торцовое, одинарное, неразгруженное. Уплотнение насосной камеры -уплотнительное кольцо круглого сечения. Вал насоса жёстко соединён с валом электродвигателя при помощи специальной муфты. Конструкция насоса позволяет снять головную часть насоса (двигатель с переходным фланцем и рабочим колесом) без полного демонтажа с трубопровода. При техническом обслуживании для изоляции от трубопровода может использоваться глухой фланец. Размер соединительных фланцев насосов соответствует стандарту GB / Т 17 241 .6, ISO7005-2 класс давления - PN16. Диаметры входа и выхода продукции соответствует стандартному размеру.

Насосы могут поставляться со шкафом управления, обеспечивающим защиту от «сухого хода», несовпадения, выпадания фаз и перегрузки. По запросу частотное регулирование двигателя.

Применение

Насос вертикальный циркуляционный CNP серии TD150-17G/4 используюется для циркуляции в котельных, центральных тепловых пунктах, в подкачивающих насосных станциях центрального отопления. В контурах циркуляции технологического охлаждения (градирни-теплообменники). В системах циркуляции кондиционирования (чиллер-фанкойл). Возможно применение в системах пожаротушения и повышения давления.

Перекачиваемые жидкости:

  • Чистые, маловязкие, неагрессивные и взрывобезопасные жидкости без твердых или длинноволокнистых включений
  • Перекачиваемая жидкость не должна механически или химически воздействовать на материал электронасоса
  • Если кинематическая вязкость или плотность перекачиваемой жидкости выше, чем у воды, гидравлические характеристики электронасоса уменьшаются, а потребляемая мощность – увеличивается.







Характеристики
Вес, кг 281
Класс изоляции F
Максимальное рабочее давление, бар 12 (более высокое давление по запросу)

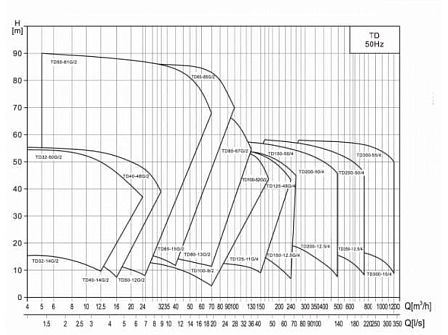

Максимальный напор, м 17
Максимальный расход, м3/час 200
Материал корпуса Чугун
Назначение использования Отопление, Циркуляция, Повышение и поддержание давления, Промышленное водоснабжение, Пожаротушение, Орошение
Напряжение сети, В/ГЦ 3∼380-690/50
Номинальная мощность, Вт 15 000
Размер присоединения, мм 150
Степень защиты IP55
Температура жидкости, °С -15 ~ +115
Температура окружающей среды, °С до +40 (более высокая температура по запросу)
Тип насоса С сухим ротором, Циркуляционные, Центробежный
Тип присоединения Фланцевое
Тип сооружения Жилые и административные здания, Промышленные сооружения
Характеристики
Страна производства
КИТАЙ
Класс товара
Промышленные
Область применения
Водоснабжение / Пожаротушение
Диаметр, (мм, дюйм)
150 (6)
Количество в упаковке
1шт
Гарантия
2 года
Цвет
Черные
Артикул
TD150-17G/4SWHCJ
Перекачиваемая жидкость
Чистая вода
Тип насосов
Поверхностные центробежные / Циркуляционные
Погружённость
Поверхностные
Количество рабочих колёс, винтов, поршней
Одноступенчатые
Электрическое подключение насосов и насосного оборудования
380 в (трёхфазные)
Максимальная мощность, Вт
15000
Материал рабочего колеса, винта, поршня насосов
Чугунные
Материал корпуса насоса
Чугунные
Расположение оси вращения
Вертикальные
Объём одной штуки, м³
0.26621
Вес (кг)
281

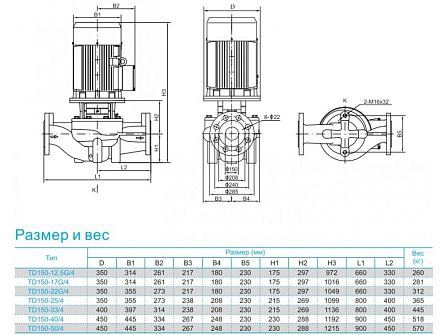

Длина (мм)
660
Ширина (мм)
397
Высота (мм)
1016
Дата доставки в ваш город
07.11.2025
Документация
Декларация на насосное оборудование
2.26Мб
Каталог насосов CNP серии TD
23.42Мб
Буклет TD G новая линейка (pdf, 772KB).pdf
772.15Кб
Руководство по эксплуатации TD (pdf, 5MB).pdf
2.92Мб
Каталог насосов CNP серии TD (pdf, 23MB).pdf
8.98Мб
