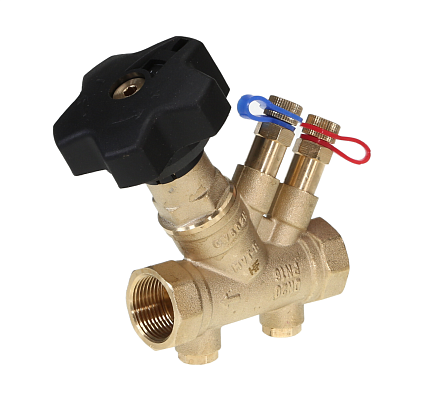

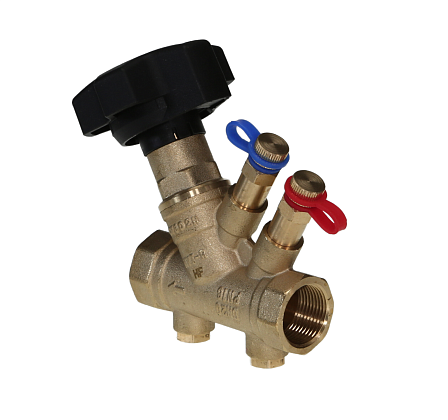

Ручной балансировочный клапан с дренажем Ридан MVT-R DN 20 PN 16 латунный с внутренней резьбой ВР/ВР 003Z4042R
- Описание
- Характеристики
- Документация Аналогичные товары
Ручной балансировочный клапан РИДАН MVT-R DN 20 с дренажем, артикул 003Z4042R, предназначен для гидравлической балансировки систем отопления, горячего водоснабжения, тепло- и холодоснабжения. Клапан имеет внутреннюю резьбу Rp ¾, номинальное давление PN 16 и пропускную способность Kvs 5,19 м³/ч.
Назначение
Клапан применяется для настройки и ограничения расхода рабочей среды в трубопроводных системах с постоянным или переменным расходом. В системах с постоянным расходом может использоваться как основной балансировочный элемент. В системах с переменным расходом применяется совместно с автоматическими балансировочными клапанами APT и AB-PM, а также для увязки отдельных контуров.
Конструкция и функции

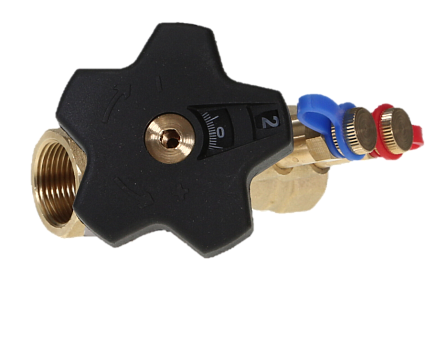

Настройка пропускной способности выполняется поворотной рукояткой без применения дополнительного инструмента. Значение настройки отображается в смотровых окнах рукоятки; предусмотрена возможность блокировки установленного положения. При значении настройки 0 клапан полностью перекрывает поток.
Клапан оснащен двумя измерительными ниппелями игольчатого типа для контроля перепада давления и расхода. В корпусе предусмотрены два отверстия, которые используются для дренажа либо подключения импульсной трубки. Съемная рукоятка допускает замену при обслуживании.
Рабочие параметры
- Номинальный диаметр: DN 20.
- Артикул: 003Z4042R.
- Номинальное давление: PN 16 бар.
- Максимальный допустимый перепад давления: 1,5 бар.
- Пропускная способность Kvs: 5,19 м³/ч.
- Рабочая температура среды: от 0 до +120 °C.
- Испытательное давление: 25 бар.
- Герметичность при перекрытии: без видимой протечки по ISO 5208.
Рабочая среда и материалы
Клапан рассчитан на воду и водные растворы этиленгликоля или пропиленгликоля с концентрацией до 50 %. Корпус и золотник изготовлены из DZR-латуни CW602N. Для уплотнений используются EPDM и PTFE.
Присоединение и размеры
- Тип присоединения: внутренняя резьба по ISO 7/1.
- Размер резьбы для подключения к трубопроводу: Rp ¾.
- Монтажная длина L: 87 мм.
- Высота H: 103 мм.
- Размер под ключ SW: 32 мм.
- Масса: 0,62 кг.

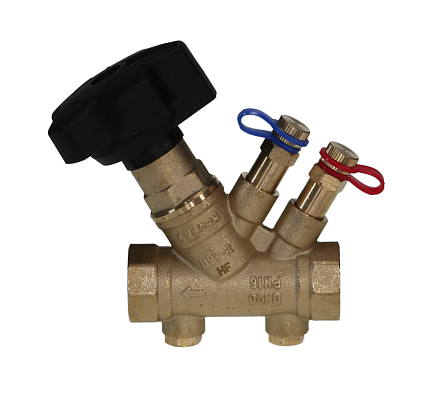

При монтаже направление стрелки на корпусе должно соответствовать направлению движения рабочей среды. Перед установкой необходимо промыть трубопровод и предусмотреть свободное пространство для наворачивания клапана.
