TDU.3R DN50-3R-25-APT25-MNT-R212 BV212
- Описание
- Характеристики
- Документация
Узел распределительный этажный Ridan TDU.3R DN50-3R-25-APT25-MNT-R212 BV212 предназначен для распределения теплоносителя между тремя контурами системы. Исполнение — правостороннее, с подающим и обратным коллекторами DN50, подключением к стоякам типоразмера 25 и встроенными балансировочными клапанами APT25 и MNT.
Назначение и исполнение
Изделие относится к распределительным узлам TDU.3R третьего поколения. Узел применяется как готовая коллекторная сборка для подключения нескольких независимых гидравлических контуров к общим подающей и обратной линиям. Три отвода позволяют организовать раздельное подключение трёх потребителей или зон системы.

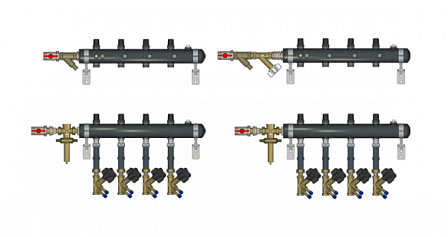

Конструкция узла
В состав входят подающий и обратный коллекторы условным диаметром DN50. Буква R после количества контуров обозначает правостороннее расположение подключения к стоякам. Индекс 25 указывает типоразмер присоединения к стоякам; для стандартных исполнений TDU.3R этого типоразмера применяется резьбовое подключение G 1.
Балансировочная арматура
Узел укомплектован автоматическим балансировочным клапаном APT25, рассчитанным на условный проход DN25. Клапан APT используется для поддержания заданных гидравлических параметров контура. Обозначение MNT указывает на наличие ручного балансировочного клапана серии MNT-R, предназначенного для настройки расхода и гидравлической увязки системы. Такое сочетание арматуры позволяет выполнять предварительную настройку и стабилизировать работу распределительной части системы.
Подключение контуров
Для типовых узлов серии TDU.3R с коллекторами DN50 производитель указывает присоединение отводов G ½”. Число 3 в маркировке DN50-3R означает наличие трёх контуров. При подборе присоединительной арматуры необходимо учитывать фактическую комплектацию конкретного нестандартного исполнения.
Особенности маркировки
Суффиксы R212 и BV212 являются кодами индивидуального исполнения изделия. В опубликованной технической документации для TDU.3R они не расшифрованы по составу элементов, поэтому их назначение следует учитывать как часть заводской конфигурации конкретного узла. Основные определяемые по артикулу параметры: коллекторы DN50, три контура, правое подключение, присоединение к стоякам типоразмера 25, автоматический балансировочный клапан APT25 и ручной балансировочный клапан MNT.
