TDU.3R DN50-3R-32-APT32-MNT-R311 BV311
- Описание
- Характеристики
- Документация

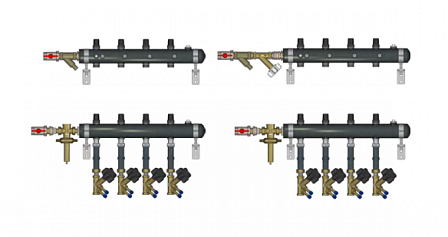

Узел распределительный этажный Ридан TDU.3R DN50-3R-32-APT32-MNT-R311 BV311 предназначен для подключения трёх контуров горизонтальной системы отопления к стоякам. Исполнение имеет коллекторы DN50, правостороннее подключение и присоединение к стоякам размером 32 мм (G1¼").
Назначение
Узел серии TDU.3R применяется в системах поквартирного или поэтажного распределения теплоносителя. Он объединяет функции присоединения контуров отопления, распределения потока, измерения параметров и гидравлического регулирования. Конструкция предназначена для установки между вертикальными стояками и горизонтальными ветвями системы отопления.
Конфигурация изделия
Обозначение TDU.3R указывает на узел регулирования третьей серии с балансировочной арматурой Ридан. Маркировка DN50 обозначает номинальный диаметр подающего и обратного коллекторов 50 мм. Исполнение 3R рассчитано на три отопительных контура и правостороннее расположение подключения к стоякам.
Присоединения
Параметр 32 в маркировке соответствует диаметру подключения к стоякам 32 мм, резьбовое присоединение — G1¼". Для стандартных узлов TDU.3R присоединения отводов контуров выполняются с резьбой G½". Узел используется как распределительная точка для подачи теплоносителя в отдельные горизонтальные ветви и его возврата в обратный коллектор.
Регулирование и балансировка
В составе обозначения предусмотрены автоматический балансировочный регулятор APT и ручная балансировочная арматура MNT. Автоматический регулятор поддерживает заданный перепад давления в регулируемом участке, а ручной клапан применяется для настройки расхода и гидравлической увязки отдельных контуров. Такое сочетание используется для снижения влияния перепадов давления в стояке на работу подключённых ветвей.
Особенности исполнения
Индексы APT32, R311 и BV311 относятся к специальной конфигурации, указанной в заказном обозначении изделия. Для узлов TDU допускаются индивидуальные исполнения, поэтому состав арматуры, дополнительные элементы и отдельные присоединительные параметры определяются полной спецификацией конкретной модификации. Основные идентифицируемые параметры данного узла: серия TDU.3R, коллекторы DN50, три контура, правостороннее подключение и присоединение к стоякам G1¼".
Применение
Узел устанавливают в системах водяного отопления зданий с горизонтальной разводкой. При монтаже обеспечивают доступ к ручной балансировочной арматуре и измерительным точкам для выполнения наладки, контроля давления и последующего обслуживания. Изделие является функциональным узлом распределения и регулирования, а не самостоятельным отопительным прибором.
