Главная \ Котельное и отопительное оборудование \ Сопутствующее оборудование \ Сопутствующие товары для котельного и теплового оборудования \ Сопутствующие товары для котлов и дымоходов \ TDU.3R DN50-4R-25-APT25-MNT15

-40%

TDU.3R DN50-4R-25-APT25-MNT15

АРТ: 150U9905R

-40%

TDU.3R DN50-4R-25-APT25-MNT15

АРТ: 150U9905R

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Бытовые

Область применения

Водоснабжение / Отопление

Количество в упаковке

1шт

Товар не поставляется

Описание
Характеристики
Документация

Описание

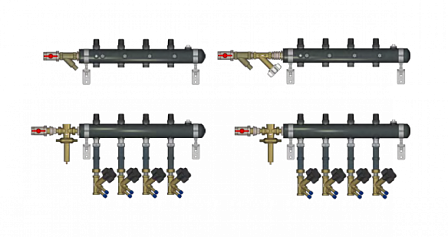

Узел регулирования TDU.3R DN50-4R-25-APT25-MNT15 относится к этажным распределительным узлам для систем отопления. По обозначению изделие имеет коллекторы DN50, четыре отвода и правостороннее исполнение; в состав функциональной схемы входят автоматический балансировочный клапан APT25 и ручные балансировочные клапаны MNT15.

Назначение

Узел применяется для распределения теплоносителя по отдельным контурам на этаже и гидравлической увязки системы при изменяющемся расходе. Конструкция TDU.3R предусматривает подключение нескольких потребителей к подающему и обратному коллекторам. Для данной модификации предусмотрено четыре распределительных отвода.

Конструкция и принцип работы

В узлах TDU.3R используется автоматический балансировочный клапан APT-R, работающий как регулятор перепада давления. Клапан предназначен для гидравлической балансировки систем тепло- и холодоснабжения при переменном расходе рабочей среды. Ручные балансировочные клапаны MNT-R на отходящих линиях служат для ограничения и настройки расхода через отдельные контуры.

Расшифровка обозначения

TDU.3R — распределительный узел третьего поколения;
DN50 — номинальный диаметр подающего и обратного коллекторов 50 мм;
4R — четыре отвода, правостороннее исполнение;
25 — исполнение для подключения к стоякам с условным проходом 25 мм;
APT25 — автоматический балансировочный клапан DN25;
MNT15 — ручные балансировочные клапаны DN15 на отходящих линиях.

Особенности комплектации

Серия TDU.3R предусматривает установку проставок под теплосчётчики на отдельные квартиры или контуры. Узел может использоваться в системах с поквартирным или поэтажным распределением теплоносителя, где требуется ограничение расхода на каждом ответвлении и поддержание расчётного перепада давления в распределительной части системы.

Примечание по маркировке

В доступной технической документации для стандартных исполнений TDU.3R сочетание подключения к стояку 25 мм обычно указано с автоматическим клапаном APT20, тогда как APT25 применяется в исполнениях с подключением 32 мм. Маркировка TDU.3R DN50-4R-25-APT25-MNT15 может относиться к индивидуальному или нестандартному исполнению узла; перед монтажом необходимо сверить состав поставки и присоединительные размеры по паспорту конкретного изделия.
