Главная \ Котельное и отопительное оборудование \ Сопутствующее оборудование \ Сопутствующие товары для котельного и теплового оборудования \ Сопутствующие товары для котлов и дымоходов \ TDU.3R DN50-5L-40-APT40-MNT-R22122 BV22122

-40%

TDU.3R DN50-5L-40-APT40-MNT-R22122 BV22122

АРТ: 150U9906R

-40%

TDU.3R DN50-5L-40-APT40-MNT-R22122 BV22122

АРТ: 150U9906R

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Бытовые

Область применения

Водоснабжение / Отопление

Количество в упаковке

1шт

Товар не поставляется

Описание
Характеристики
Документация

Описание

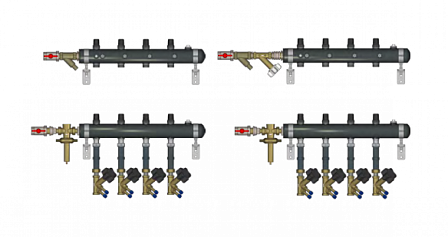

Распределительный этажный узел Ридан TDU.3R DN50-5L-40-APT40-MNT-R22122 BV22122 предназначен для распределения теплоносителя в горизонтальной двухтрубной системе отопления. Исполнение включает коллекторы DN50, пять контуров, левостороннее подключение к стоякам, автоматический регулятор перепада давления APT40 и ручные балансировочные клапаны MNT.

Назначение
Узел применяется в системах поквартирного отопления для подключения нескольких независимых отопительных контуров к общим подающему и обратному трубопроводам. Оборудование обеспечивает распределение теплоносителя по пяти отводам и служит частью этажной коллекторной разводки.

Конструкция и компоновка
Маркировка TDU.3R указывает на распределительный узел третьей серии с балансировочной арматурой. DN50 — условный проход подающего и обратного коллекторов. Обозначение 5L означает наличие пяти контуров и левостороннее расположение подключения к стоякам. Размер 40 в маркировке относится к исполнению присоединения к стоякам.

Регулирование перепада давления
В состав узла входит автоматический регулятор перепада давления APT40. Такой регулятор поддерживает заданный перепад давления в подключенной части системы при изменении расхода и давления в стояке. Это необходимо для стабилизации гидравлического режима контуров, подключенных к этажному распределителю.

Поквартирная балансировка
Исполнение MNT предусматривает ручные балансировочные клапаны на отводах. Клапаны используются для настройки расхода теплоносителя по отдельным контурам при наладке системы. Ручная балансировка позволяет согласовать гидравлическое сопротивление подключаемых ветвей и ограничить расход в каждом контуре в соответствии с проектным расчетом.

Особенности обозначения
Суффиксы R22122 и BV22122 являются частью полного заводского обозначения данного исполнения. Узел относится к вариантам с индивидуальной конфигурацией: в технической документации для TDU допускаются нестандартные исполнения, параметры которых определяются маркировкой и проектной спецификацией. При подборе ответных трубопроводов, арматуры и монтажных размеров необходимо сверять полное обозначение изделия с рабочим проектом.

Серия: TDU.3R;
тип оборудования: этажный распределительный узел;
условный проход коллекторов: DN50;
количество контуров: 5;
сторона подключения к стоякам: левая;
исполнение присоединения к стоякам: 40;
автоматический регулятор перепада давления: APT40;
ручная поквартирная балансировка: MNT.
