Главная \ Котельное и отопительное оборудование \ Сопутствующее оборудование \ Сопутствующие товары для котельного и теплового оборудования \ Сопутствующие товары для котлов и дымоходов \ TDU.3R DN50-5R-40-APT40-MNT-R22122 BV22122

-40%

TDU.3R DN50-5R-40-APT40-MNT-R22122 BV22122

АРТ: 150U9907R

-40%

TDU.3R DN50-5R-40-APT40-MNT-R22122 BV22122

АРТ: 150U9907R

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Бытовые

Область применения

Водоснабжение / Отопление

Количество в упаковке

1шт

Товар не поставляется

Описание
Характеристики
Документация

Описание

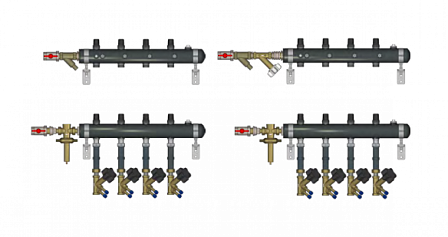

Узел регулирования TDU.3R DN50-5R-40-APT40-MNT-R22122 BV22122 предназначен для подключения пяти контуров горизонтальной системы отопления к стояку. Исполнение — правостороннее, с подающим и обратным коллекторами условным диаметром DN50, автоматическим регулятором перепада давления APT40 и ручной балансировочной арматурой MNT-R.

Назначение и конструкция. Изделие относится к распределительным узлам TDU.3R третьей серии. Узел устанавливается между стояком отопления и горизонтальными контурами потребителей, обеспечивая присоединение, распределение теплоносителя, измерительные операции и гидравлическое регулирование. К коллекторной части предусмотрено подключение пяти независимых отопительных контуров.

Исполнение по маркировке. Обозначение DN50 указывает на номинальный диаметр подающего и обратного коллекторов 50 мм. Индекс 5R означает пять отводов и правостороннее расположение присоединения к стоякам. Значение 40 в коде исполнения относится к размеру присоединения вводной части, при этом данная конфигурация является специальной, поскольку в типовом обозначении TDU используются другие стандартные варианты подключений. Коды R22122 и BV22122 идентифицируют индивидуальное исполнение узла.

Регулирование перепада давления. В состав входит автоматический балансировочный клапан APT40. Его функция — поддержание заданного перепада давления в присоединяемой системе при изменении расхода и давления в стояке. Для узлов TDU регулируемый перепад давления в контуре отопления принимается в диапазоне 5–35 кПа; окончательную настройку следует выполнять по проектному расходу и гидравлическому расчету системы.

Балансировка контуров. На отводах применяется ручная балансировочная арматура MNT-R. Клапаны используются для настройки расчетной пропускной способности отдельных контуров, перекрытия потока и проведения измерений через измерительные ниппели. Ручная балансировка позволяет ограничивать расход теплоносителя по каждому подключенному контуру и выполнять гидравлическую увязку системы.

Рабочие параметры. Для узлов TDU установлены номинальное давление до 10 бар, испытательное давление 16 бар и максимальная рабочая температура теплоносителя 95 °C. Максимальный перепад давления перед узлом присоединения квартирной системы составляет 1,5 бар. Для индивидуальной модификации с кодами R22122 и BV22122 параметры присоединений, состав арматуры и монтажные размеры необходимо сверять с проектной документацией и паспортом конкретного изделия.

Комплект поставки. Базово в состав поставки узлов TDU входит собранный распределительный узел и руководство по эксплуатации. Конкретная комплектация специального исполнения определяется маркировкой изделия и сопроводительной документацией.
