TDU.5R DN50-1L-25-MNT20-APT20-MNT15
- Описание
- Характеристики
- Документация

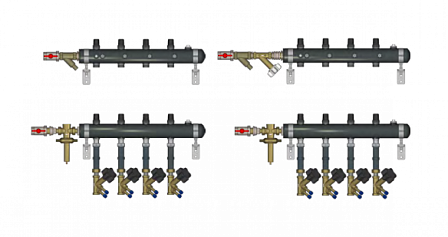

Узел распределительный этажный Ридан TDU.5R DN50-1L-25-MNT20-APT20-MNT15 предназначен для подключения одного отопительного контура к стоякам системы отопления. Исполнение — левостороннее; коллекторы DN50, подключение к стоякам DN25, автоматический регулятор перепада давления APT20 и ручные балансировочные клапаны MNT20 и MNT15.
Назначение
Узел применяется в системах отопления для распределения теплоносителя между подающим и обратным трубопроводами одного подключаемого контура. В состав схемы входит автоматическая и ручная балансировочная арматура.
Исполнение и количество контуров
Модификация 1L обозначает один контур и левостороннее подключение к стоякам. Сторона подключения определяется расположением узла при монтаже относительно трубопроводов стояка.
Коллекторы и присоединения
- номинальный диаметр подающего и обратного коллекторов — DN50;
- номинальный диаметр подключения к стоякам — DN25;
- резьбовое подключение к стоякам — Rp 1″;
- присоединение отвода контура — Rp ½″.
Балансировочная арматура
На стороне узла установлен ручной балансировочный клапан MNT20 номинального диаметра DN20. Автоматическое поддержание перепада давления выполняет регулятор APT20 номинального диаметра DN20. Для балансировки подключаемого контура предусмотрен ручной балансировочный клапан MNT15 номинального диаметра DN15.
Расшифровка обозначения
- TDU.5R — распределительный этажный узел пятого поколения;
- DN50 — диаметр подающего и обратного коллекторов;
- 1L — один контур, левостороннее исполнение;
- 25 — подключение к стоякам DN25;
- MNT20 — ручной балансировочный клапан DN20;
- APT20 — автоматический регулятор перепада давления DN20;
- MNT15 — ручной балансировочный клапан на отводе DN15.
