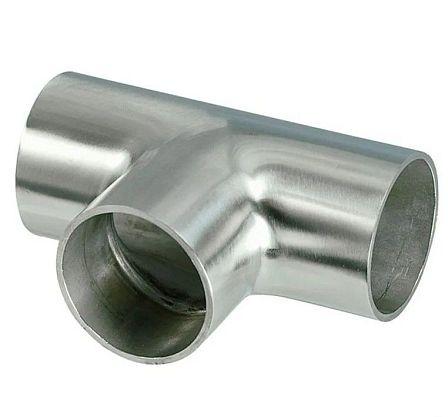

Тройник_AISI 316L (1.4404)_168.3x4_РФ
Товар не поставляется
- Описание
- Характеристики
- Документация Аналогичные товары
Тройник равнопроходной AISI 316L (1.4404) 168,3×4 предназначен для формирования ответвления в трубопроводе из нержавеющей стали. Наружный диаметр присоединяемых участков — 168,3 мм, номинальная толщина стенки — 4 мм; исполнение РП означает равный проход основных участков и ответвления.
Конструкция и назначение
Тройник применяется для соединения трёх участков трубопровода и разделения потока рабочей среды. Равнопроходная конструкция предусматривает одинаковый размер прохода по магистрали и ответвлению. Такое исполнение используют при устройстве технологических, химических, пищевых, фармацевтических и иных трубопроводных систем.
Размеры
Размер 168,3×4 указывает наружный диаметр 168,3 мм и толщину стенки 4 мм. Изделие следует подбирать для труб с соответствующими наружным диаметром, толщиной стенки и способом монтажа.
Материал
Тройник изготовлен из коррозионно-стойкой аустенитной стали AISI 316L, соответствующей европейскому обозначению 1.4404 и марке X2CrNiMo17-12-2. Сталь относится к низкоуглеродистым хромоникельмолибденовым сталям; содержание углерода для марки 316L — не более 0,03 %.
Свойства стали
Наличие молибдена повышает стойкость стали 1.4404 к коррозионному воздействию по сравнению с нержавеющими сталями типа AISI 304/304L. Низкое содержание углерода обеспечивает пригодность материала для сварных соединений и снижает риск межкристаллитной коррозии после сварки при соблюдении технологии.
Основные характеристики
- Тип: тройник равнопроходной.
- Материал: нержавеющая сталь AISI 316L.
- Европейское обозначение материала: 1.4404.
- Обозначение стали по EN: X2CrNiMo17-12-2.
- Наружный диаметр: 168,3 мм.
- Толщина стенки: 4 мм.
- Назначение: создание ответвления трубопровода с равными проходными размерами.
Условия применения
Рабочие параметры трубопроводной системы — давление, температура, характеристики среды, способ сварки и требования к контролю соединений — определяются проектом и нормативной документацией на конкретный объект. Перед монтажом необходимо проверить соответствие фактической марки стали, геометрии и толщины стенки данным сопроводительных документов.
