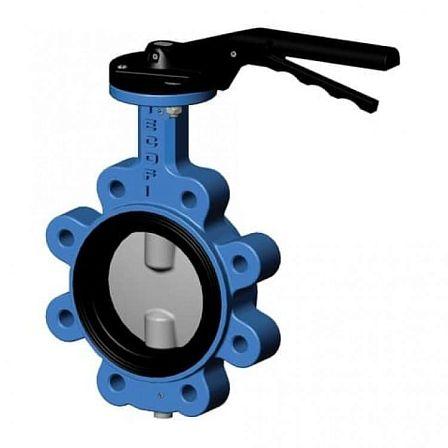

Затвор дисковый с резьбовыми проушинами Tecofi VPG4642-02EP0080 DN80 PN16 корпус чугунный диск алюминий и бронза межфланцевый манжета EPDM
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус ковкий чугун, диск алюминий и бронза, манжета EPDM, PN16 DN80 (артикул VPG4642-02EP0080) представляет собой арматурное устройство запорно-регулирующего типа, применяемое на трубопроводных магистралях для полного перекрытия или дозированного изменения потока рабочей среды.
Спецификация и технические данные
-
Условный диаметр (номинальный размер): DN80 (Ду 80 мм / 3" / 3 дюйма).
-
Расчетное рабочее давление: PN16 (16 бар / 1,6 МПа / 16 кгс/см²).
-
Конструкция присоединения: Межфланцевая с резьбовыми проушинами (исполнение Lug). Позволяет монтировать затвор между фланцами трубопровода или устанавливать в качестве тупикового запорного элемента на конце линии.
-
Способ оперирования: Ручной привод (механическая рукоятка-рычаг с гребенчатым позиционером для фиксированного открытия/закрытия).
-
Материал корпусной части: Высокопрочный ковкий чугун с шаровидным графитом (ВЧШГ / марка GGG40 / EN-GJS-400-15).
-
Материал поворотного диска: Бронзово-алюминиевый сплав (CuAl10Fe5Ni5 / алюминиевая бронза), устойчивый к коррозии, эрозии и кавитационным нагрузкам.
-
Материал уплотнительного вкладыша (седла): Эластомер EPDM (этилен-пропиленовый каучук).
-
Рабочая среда: Техническая и питьевая вода (ХВС, ГВС), теплоносители отопительных контуров, решения на основе гликолей, сжатый воздух, нейтральные жидкие фракции.
-
Класс герметичности: «А» согласно ГОСТ 9544-2015 (отсутствие видимых протечек).
-
Строительная длина: Относится к стандарту EN 558-1 серия 20 (ISO 5752).
Особенности конструкции и технические свойства
Тип исполнения Lug (с проушинами): Интегрированные резьбовые ушки на корпусе центрируют арматуру при монтаже и допускают односторонний демонтаж смежного участка трубопровода без полного снятия давления из питающей магистрали.
Диск из сплава CuAl10Fe5Ni5: Применение алюминиевой бронзы исключает образование коррозионных отложений и предупреждает быстрый износ деталей при прохождении потока с высокой скоростью.
Эластомерное седло EPDM: Манжета изолирует внутреннюю стенку чугунного корпуса от прямого контакта с транспортируемой жидкостью, формируя герметичное прилегание диска в закрытом положении.
Рычажный фиксатор: Управляющая ручка оборудована секторной пластиной с пазами, позволяющими ступеньчато менять и удерживать выбранный угол открытия запорного органа.
Адаптация под автоматизацию: Верхний опорный фланец штока изготовлен по стандарту ISO 5211, что позволяет производить демонтаж рычага и прямой монтаж пневматического или электрического привода.
Назначение и области применения
Затвор используется в следующих технологических системах:
Магистрали холодного и горячего водоснабжения;
Системы отопления, котельные узлы, тепловые пункты (ИТП, ЦТП);
Контуры хладоснабжения и технологического кондиционирования;
Промышленные насосные станции и распределительные гребенки.
