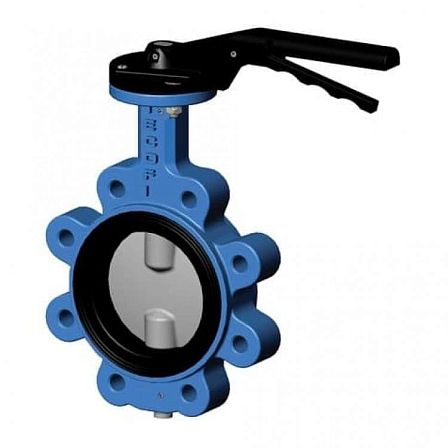

Затвор дисковый с резьбовыми проушинами Tecofi VPG4642-02NI0050 DN50 PN16 корпус чугунный диск алюминий и бронза межфланцевый манжета нитрил NBR
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус ковкий чугун, диск алюминий и бронза, манжета Нитрил , PN16 DN50 (артикул VPG4642-02NI0050) — элемент запорно-регулирующей арматуры, предназначенный для полной отсечки или пошагового оперирования расходом рабочих сред, содержащих технические масла, жиры и углеводородные соединения.
Технический профиль и параметры
-
Номинальный диаметр (условный проход): DN50 (Ду 50 мм / 2" / 2 дюйма).
-
Предельное рабочее давление: PN16 (1,6 МПа / 16 bar / 16 кгс/см²).
-
Схема монтажа: Межфланцевое сопряжение Lug (с резьбовыми ушками). Допускает как межфланцевую стяжку, так и консольное тупиковое крепление на концевом участке магистрали.
-
Приводной орган: Ручной (механическая рукоятка-рычаг с секторным позиционером для ступенчатой фиксации положения диска).
-
Материал корпуса: Ковкий чугун с шаровидным графитом (ВЧШГ / марка EN-GJS-400-15 / GGG40).
-
Материал запорного органа (диска): Алюминиево-бронзовый сплав (CuAl10Fe5Ni5 / алюминиевая бронза), предотвращающий кавитационное разрушение и эрозионный износ.
-
Материал уплотнительного вкладыша (манжеты): Нитрил / NBR (бутадиен-нитрильный каучук).
-
Совместимые среды: Нефтепродукты, дизельное топливо, масла (минеральные, гидравлические, синтетические), сжатый воздух с масляными парами, жиросодержащие сточные воды, техническая вода с примесью углеводородов.
-
Класс герметичности: «А» в соответствии с ГОСТ 9544-2015 (отсутствие видимых протечек).
-
Стандарт строительной длины: EN 558-1 серия 20 (соответствует ISO 5752).
Конструктивно-эксплуатационные особенности
Маслобензостойкое седло из Нитрила (NBR): Каучуковый эластомер устойчив к агрессивному воздействию масел и углеводородов, что исключает деформацию и разбухание уплотнения в процессе работы.
Исполнение Lug (резьбовое сопряжение): Интегрированные резьбовые гнезда по периметру гильзы упрощают соосную центровку и делают возможным демонтаж смежного участка трубопровода без стравливания давления из основной системы.
Запорный диск из медно-алюминиевого сплава: Состав CuAl10Fe5Ni5 защищает деталь от образования ржавчины и снижает истирание поверхности при высоких скоростях потока.
Рычажный орган с фиксацией: Конструкция ручки включает зубчатый сектор для регулирования и закрепления выбранного угла проходного сечения.
Сопряжение с приводами (ISO 5211): Верхняя площадка корпуса унифицирована под монтаж механического редуктора, электрического или пневматического исполнительного механизма.
Области применения
Затвор используется в составе следующих инженерных узлов:
Топливопроводы, мазутопроводы, гидравлические сети и объекты ГСМ;
Промышленные и коммунальные очистные комплексы с наличием жиров и масел;
Насосные станции, топливораздаточные пункты и резервуарные парки;
Технологические линии пищевых, химических и нефтехимических производств.
