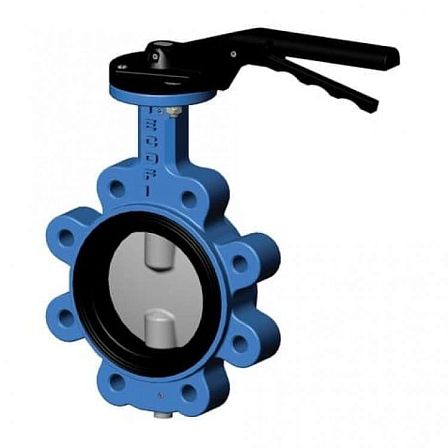

Затвор дисковый с резьбовыми проушинами Tecofi VPG464216-02NI0200 DN200 PN16 корпус чугунный диск алюминий и бронза межфланцевый манжета NBR
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус ковкий чугун, диск алюминий и бронза, манжета Нитрил , PN16 DN200 (артикул VPG464216-02NI0200) — элемент промышленной запорно-регулирующей арматуры с ручным рычажным приводом, предназначенный для потокового отсечения или ступенчатого дросселирования рабочей среды. Модель рассчитана на эксплуатацию в трубопроводных системах условным диаметром 200 мм (DN 200 / 8″) при предельном внутреннем давлении до 1,6 МПа (PN 16).
Параметры конструкции и материальное исполнение
-
Продуктовая серия: Tecfly
-
Условный проход: DN 200
-
Номинальное давление: PN 16 (16 бар)
-
Форм-фактор корпуса: Исполнение Lug (межфланцевое с резьбовыми центрирующими проушинами). Конструкция позволяет осуществлять установку арматурной единицы в разрыв магистрали или монтировать её на концевом участке контура без снятия сетевого давления с противоположной стороны.
-
Материал корпуса: Ковкий чугун с шаровидным графитом (ВЧШГ), способный воспринимать статические, динамические и изгибающие нагрузки.
-
Материал поворотного затвора (диска): Алюминиево-бронзовый сплав (CuAl). Обладает высокой устойчивостью к эрозии, кавитационному износу и воздействию минерализованных жидких фракций.
-
Материал седлового вкладыша (манжеты): Бутадиен-нитрильный каучук (Нитрил / NBR). Эластомер изолирует металл корпуса от соприкосновения со средой и обеспечивает класс герметичности «А» (без протечек по ГОСТ 9544).
Механика управления
Орган управления: Ручной рычаг с позиционным секторным фиксатором.
Принцип работы: Угловое смещение запорного диска в диапазоне от 0° (полное закрытие) до 90° (полное открытие) с возможностью дискретной фиксации промежуточных положений для регулирования объема потока.
Совместимость со средами и эксплуатационные рамки
Свойства сочетания алюминиевая бронза / NBR определяют стойкость затвора VPG464216-02NI0200 при контакте со следующими средами:
Морская, солоноватая, минерализованная и техническая вода.
Нефтепродукты, дизельное топливо, бензины, минеральные масла, технические смазки и масляные эмульсии.
Промышленные и коммунальные сточные воды с содержанием жиров и масел.
Сжатый воздух, инертные и попутные газы, содержащие масляные взвеси.
Монтаж арматурного узла DN200 выполняется между ответными фланцами стандарта ГОСТ / EN / DIN путем ввинчивания крепежных шпилек или болтов непосредственно в резьбовые проушины корпуса.
