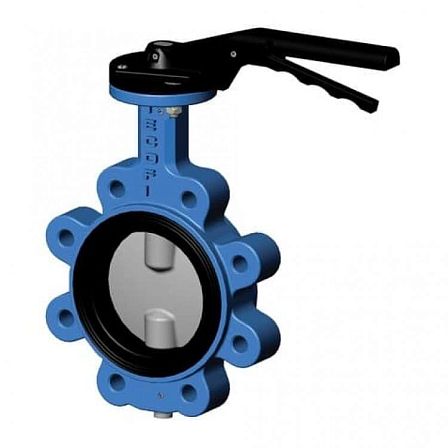

Затвор дисковый с резьбовыми проушинами Tecofi VPG464216-02NI0300 DN300 PN16 корпус чугунный диск алюминий и бронза межфланцевый манжета NBR
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус ковкий чугун, диск алюминий и бронза, манжета Нитрил , PN16 DN300 (артикул VPG464216-02NI0300) — механический орган запорно-регулирующей арматуры с ручным управлением. Устройство предназначено для потокового отсечения либо дросселирования жидких и газообразных сред в трубопроводных системах условным диаметром 300 мм (DN 300 / 12″) при номинальном давлении среды в контуре до 1,6 МПа (PN 16).
Спецификация материалов и конструктивные параметры
-
Продуктовая серия: Tecfly
-
Номинальный диаметр: DN 300
-
Рабочее давление: PN 16 (16 бар)
-
Исполнение корпуса: Межфланцевое проушинное с резьбовыми каналами (тип Lug). Данный тип монтажной конфигурации дает возможность осуществлять установку затвора в разрыв магистрального контура или фиксировать его на конечном отрезке трубопровода под давлением со стороны подвода.
-
Материал несущей части корпуса: Ковкий чугун с шаровидным графитом (ВЧШГ), устойчивый к внешним механическим, статическим и деформационным нагрузкам.
-
Материал запорного диска: Алюминиево-бронзовый сплав (CuAl). Материал обеспечивает устойчивость к кавитационному разрушению, абразивному износу и коррозионным процессам в минерализованных средах.
-
Материал уплотнительного вкладыша (манжеты): Бутадиен-нитрильный каучук (Нитрил / NBR). Эластомер изолирует внутренние чугунные элементы от соприкосновения с рабочей средой и обеспечивает перекрытие по классу герметичности «А» (без протечек по ГОСТ 9544).
Управление и принцип действия
Орган управления: Рычаг (ручка) с фиксатором дискретных положений.
Механика работы: Поворот запорной заслонки в диапазоне от 0° (полное перекрытие) до 90° (полное открытие) с возможностью позиционной фиксации промежуточных углов для дозирования расхода среды.
Совместимость со средами и эксплуатационные рамки
Физико-химическая комбинация алюминиевой бронзы и каучука NBR определяет применимость затвора VPG464216-02NI0300 со следующими типами рабочих сред:
Морская, солоноватая, минерализованная и техническая вода.
Сырая нефть, бензины, дизельное топливо, светлые и темные нефтепродукты, технические масла, смазочные эмульсии.
Сточные промышленные и коммунальные воды с содержанием жиров или масляных фракций.
Сжатый воздух, попутные и инертные газы со взвесью масел.
Монтаж арматурного узла DN300 выполняется между ответными фланцами стандарта ГОСТ / EN / DIN путем ввинчивания крепежных шпилек или болтов непосредственно в резьбовые проушины корпуса.
