Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-N07EP0300 Ду 300 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск нж EPDM
-30%

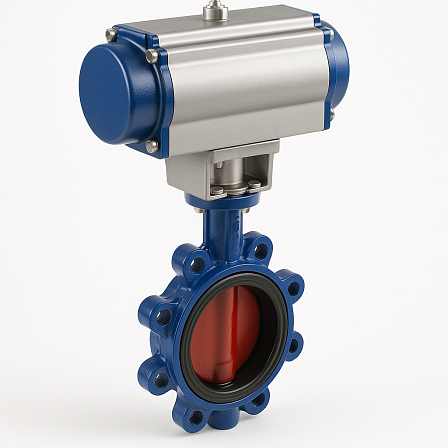

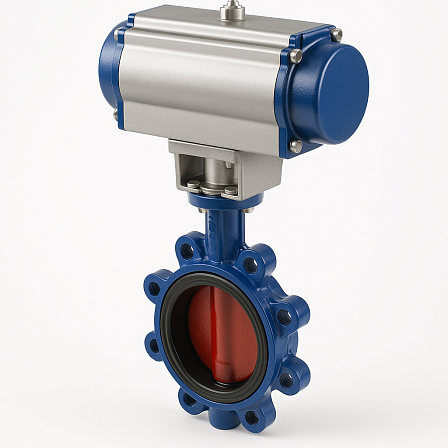

Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-N07EP0300 Ду 300 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск нж EPDM
АРТ: VPG464916-N07EP0300
-30%

Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-N07EP0300 Ду 300 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск нж EPDM

АРТ: VPG464916-N07EP0300
Краткие характеристики
Все характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Канализация / Кондиционирование / Отопление / Пневматика / Теплоснабжение / Холодоснабжение
Управление
Пневмопривод
Tecofi Tecofi Бренд Tecofi
-30%
410 316.02 ₽
287 221.21 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с пневмоприводом одностороннего действия, корпус ковкий чугун, диск нж сталь, манжета EPDM, PN16 DN300 (артикул VPG464916-N07EP0300) — исполнительный элемент промышленной трубопроводной арматуры, выполняющий функции автоматического перекрытия или регулирования объема расхода рабочей среды. Устройство предназначено для эксплуатации в магистралях условным диаметром 300 мм (DN 300 / 12″) при номинальном давлении в системе до 1,6 МПа (PN 16).

Параметры конструкции и компоновка материалов
  • Продуктовая линейка: Tecfly
  • Номинальный размер: DN 300
  • Рабочее давление: PN 16 (16 бар)
  • Исполнение корпуса: Межфланцевое с резьбовыми центрирующими проушинами (конфигурация Lug). Конструктивная схема допускает как стандартную инсталляцию арматуры в рассечку трубопроводного контура, так и задействование в качестве тупикового запорного узла на конце линии без снятия сетевого давления с подводящего плеча.
  • Материал несущей части корпуса: Ковкий чугун с шаровидным графитом (ВЧШГ), способный воспринимать изгибающие, статические и вибрационные нагрузки.
  • Материал запирающего элемента (диска): Нержавеющая сталь. Предотвращает развитие коррозии и кавитационный износ проточной части при контакте с протекающим флюидом.
  • Материал уплотнительного вкладыша (манжеты): Этилен-пропиленовый каучук (EPDM). Изолирует металл корпуса от прямого воздействия рабочей среды и гарантирует класс герметичности «А» (без протечек по ГОСТ 9544).
Механика управления и защитные функции привода
Позиционирование поворотного диска выполняется посредством закрепленного пневматического привода одностороннего действия с возвратным пружинным блоком:
Алгоритм работы: Смещение вала и запорной заслонки на угол в диапазоне от 0° до 90° происходит при подаче сжатого воздуха в силовую полость пневмоцилиндра. Обратный ход в исходное базовое состояние (нормально-закрытое НЗ или нормально-открытое НО) осуществляется автоматически под воздействием энергии сжатых пружин при сбросе давления воздуха.
Аварийный режим (Fail-Safe): В случае внезапного прекращения или падения давления управляющего воздуха пружинная система принудительно фиксирует арматуру в безопасном положении.
Интеграция в АСУ ТП: Конструкция пневмоблока приспособлена для подсоединения дополнительного навесного оборудования — соленоидных распределительных клапанов, позиционеров и сигнализаторов крайних положений.

Физико-химическая совместимость и порядок установки
Сочетание диска из нержавеющей стали и манжеты EPDM определяет стойкость затвора VPG464916-N07EP0300 при контакте со следующими типами рабочих сред:
Питьевая, сетевая, техническая, деминерализованная и обессоленная вода.
Теплоносители и хладоносители на основе водных растворов гликолей.
Слабоагрессивные химические соединения, щелочи и кислоты низкой концентрации.
Сжатый воздух и инертные газы, не содержащие масляных взвесей.
Диапазон рабочих температур среды: от -15 °C до +130 °C.
Монтаж арматурного узла DN300 производится между ответными фланцами стандарта ГОСТ / EN / DIN путем вворачивания крепежных шпилек или болтов непосредственно в резьбовые проушины корпуса.
Характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Канализация / Кондиционирование / Отопление / Пневматика / Теплоснабжение / Холодоснабжение
Управление
Пневмопривод
Диск
Нержавеющий
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
300 (12)
Давление, бар
16
Максимальная рабочая температура t max, °C
+130
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 14 месяцев с даты продажи
Цвет
Серые / Синие / Черные
Артикул
VPG464916-N07EP0300
Объём одной штуки, м³
0.03197
Вес (кг)
34.3
Длина (мм)
170
Ширина (мм)
258
Высота (мм)
729
Дата доставки в ваш город
15.01.2027
Документация
Декларация о соответствии на затвор VPG до 14.06.2027.pdf
607.88Кб
Декларация о соответствии на затвор VPG до 19.06.2027.pdf
484.86Кб
Инструкция на затвор VPG.pdf
434.25Кб
