Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-N07NI0200 Ду 200 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск нж NBR
-30%

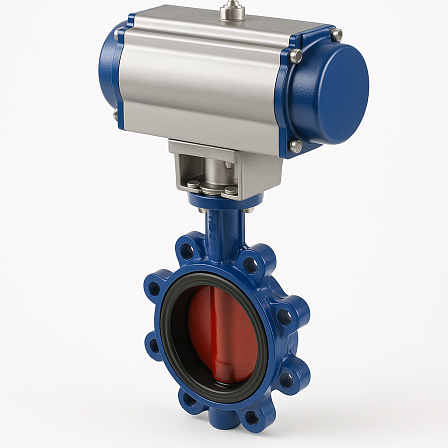

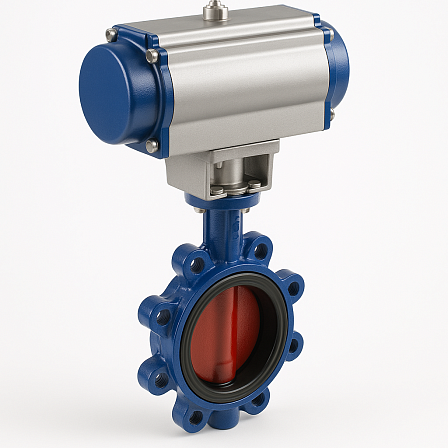

Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-N07NI0200 Ду 200 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск нж NBR
АРТ: VPG464916-N07NI0200
-30%

Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-N07NI0200 Ду 200 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск нж NBR

АРТ: VPG464916-N07NI0200
Краткие характеристики
Все характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Канализация / Кондиционирование / Отопление / Пневматика / Теплоснабжение / Холодоснабжение
Управление
Пневмопривод
Tecofi Tecofi Бренд Tecofi
-30%
194 912.13 ₽
136 438.49 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с пневмоприводом одностороннего действия, корпус ковкий чугун, диск нж сталь, манжета Нитрил, PN16 DN200 (артикул VPG464916-N07NI0200) представляет собой элемент промaрматуры с пневматическим управлением, выполняющий функции позиционного перекрытия и регулирования расхода потока. Оборудование предназначено для установки на магистральные линии условным диаметром 200 мм (DN 200 / 8″) при предельном давлении среды до 1,6 МПа (PN 16).

Спецификация компонентов и конструктивные данные
Серия: Tecfly
Условный проход: DN 200
Номинальное давление: PN 16 (16 бар)
Типоразмер корпуса: Исполнение Lug (межфланцевое с центрирующими резьбовыми проушинами). Схема дает возможность выполнять монтаж арматурного узла в разрыв контура или применять его на тупиковом конце магистрали с сохранением гидравлического давления с подводящей стороны.
Материал корпуса: Ковкий чугун с шаровидным графитом (ВЧШГ), устойчивый к статическим нагрузкам и механическим деформациям.
Материал запорной заслонки (диска): Нержавеющая сталь. Исключает коррозионный износ и механические повреждения проточной части под действием рабочей среды.
Материал уплотнительного вкладыша (манжеты): Бутадиен-нитрильный каучук (Нитрил / NBR). Эластомер изолирует внутренние чугунные детали от контакта со средой и обеспечивают класс герметичности «А» (без протечек по ГОСТ 9544).

Механизм управления и функция безопасности
Позиционирование поворотного диска производится посредством закрепленного пневматического привода одностороннего действия с возвратным пружинным блоком:
Принцип работы: Поворот штока и диска на угол от 0° до 90° выполняется при нагнетании сжатого воздуха в силовую камеру пневмоцилиндра. Обратный ход в базовое состояние (нормально-закрытое НЗ или нормально-открытое НО) происходит автоматически под действием сжатых пружин при сбросе управляющего давления.
Аварийный режим (Fail-Safe): При прекращении или падении давления подающего воздуха пружинный механизм принудительно смещает затвор в безопасно-зафиксированное положение.
Сопряжение с КИПиА: Конструкция пневмоблока адаптирована под установку соленоидных распределительных клапанов, позиционеров и датчиков крайних положений для включения узла в автоматические контуры (АСУ ТП).

Совместимость со средами и порядок монтажа
Физико-химические свойства нержавеющей стали и уплотнения NBR определяют применимость затвора VPG464916-N07NI0200 для работы со следующими типами сред:
Светлые и темные нефтепродукты, дизельное топливо, бензины, технические смазки и минеральные масла.
Промысловые, промышленные и бытовые сточные воды, содержащие масляные фракции или жировые эмульсии.
Сжатый воздух, инертные и попутные газы со взвесью масел.
Монтаж затвора DN200 осуществляется между ответными фланцами стандарта ГОСТ / EN / DIN путем вворачивания крепежных шпилек или болтов непосредственно в резьбовые отверстия проушин корпуса.
Характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Канализация / Кондиционирование / Отопление / Пневматика / Теплоснабжение / Холодоснабжение
Управление
Пневмопривод
Диск
Нержавеющий
Уплотнение
NITRIL
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
200 (8)
Давление, бар
16
Максимальная рабочая температура t max, °C
+130
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 14 месяцев с даты продажи
Цвет
Серые / Синие / Черные
Артикул
VPG464916-N07NI0200
Объём одной штуки, м³
0.02535
Вес (кг)
20
Длина (мм)
170
Ширина (мм)
258
Высота (мм)
578
Дата доставки в ваш город
15.01.2027
Документация
Декларация о соответствии на затвор VPG до 14.06.2027.pdf
607.88Кб
Декларация о соответствии на затвор VPG до 19.06.2027.pdf
484.86Кб
Инструкция на затвор VPG.pdf
434.25Кб
