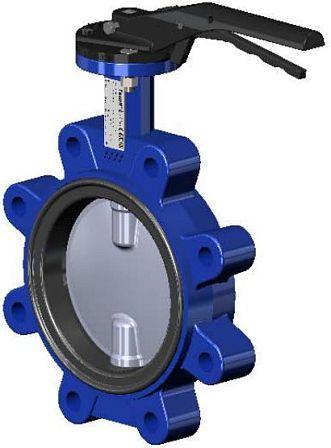

Затвор дисковый с резьбовыми проушинами Tecofi VPG4642-02NI0200 DN250 PN10 корпус чугунный диск алюминий и бронза межфланцевый манжета нитрил NBR
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус ковкий чугун, диск алюминий и бронза, манжета Нитрил , PN10 DN250 (артикул VPG4642-02NI0250) представляет собой элемент трубопроводной арматуры, предназначенный для регулирования и полного перекрытия потока рабочих сред, в том числе содержащих масляные и углеводородные фракции.
Технические параметры и спецификация
-
Номинальный диаметр (условный проход): DN250 (Ду 250 мм / 10" / 10 дюймов).
-
Максимальное рабочее давление: PN10 (1,0 МПа / 10 bar / 10 кгс/см²).
-
Тип присоединения к магистрали: Межфланцевое с резьбовыми проушинами (исполнение Lug / с ушками). Допускает как стяжную установку между ответными фланцами, так и одностороннее тупиковое крепление на конце линии.
-
Управляющий орган: Ручной привод (механический рычаг с позиционной гребенкой для фиксации положения запирающего органа).
-
Материал корпуса: Высокопрочный ковкий чугун с шаровидным графитом (ВЧШГ / марка EN-GJS-400-15 / GGG40).
-
Материал запирающего диска: Медно-алюминиевый сплав / алюминиевая бронза (CuAl10Fe5Ni5), обеспечивающая устойчивость к кавитационному износу и коррозионным процессам.
-
Материал уплотнительного вкладыша (манжеты): Нитрил / NBR (бутадиен-нитрильный каучук).
-
Совместимые рабочие среды: Нефтепродукты, минеральные и синтетические масла, гидравлические жидкости, техническая вода с содержанием углеводородов, сжатый воздух с масляной взвесью, жиросодержащие стоки.
-
Класс герметичности: «А» в соответствии с ГОСТ 9544-2015.
-
Строительная длина: Относится к стандарту EN 558-1 серия 20 (ISO 5752).
Конструктивно-эксплуатационные особенности
Маслобензостойкое седло (NBR / Нитрил): Синтетический нитрильный каучук предотвращает разбухание, деформацию и разрушение уплотнительного элемента при контакте с техническими маслами, топливом и смазочными материалами.
Конструкция Lug (резьбовые проушины): Интегрированные резьбовые гнезда по периметру корпуса обеспечивают точную центровку изделия и позволяют производить демонтаж прилегающего участка трубопровода без полного сброса давления во всей системе.
Запорный диск из сплава CuAl10Fe5Ni5: Применение алюминиевой бронзы исключает риск коррозии и повышает механическую прочность диска при высоких скоростях среды.
Рычажный орган с фиксатором: Рукоятка имеет секторную пластину с пазами, обеспечивающими ступенчатую регулировку угла поворота диска и фиксацию выбранной позиции.
Фланец под привод (ISO 5211): Конструкция штока и верхнего монтажного площадочного узла унифицирована под возможность установки редуктора, электрического или пневматического исполнительного механизма.
Области применения
Затвор поворотный дисковый Tecfly применяется в следующих инженерных системах:
Маслопроводы, системы подачи ГСМ и объекты нефтепереработки;
Промышленные и коммунальные сточные сети с наличием жиров и масел;
Гидравлические контуры оборудования и промышленные насосные станции;
Технологические линии пищевых, химических и нефтехимических производств.
