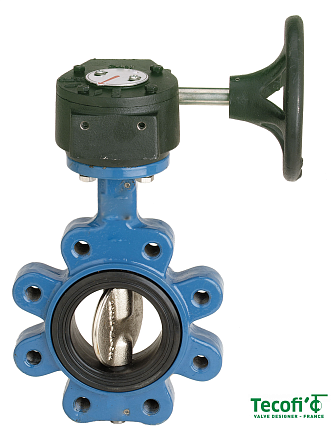

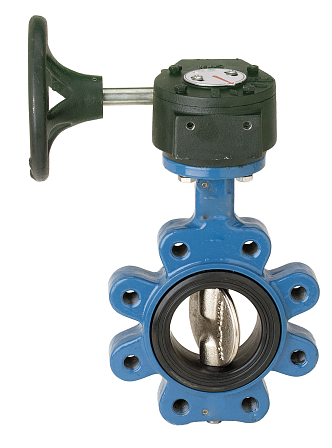

Затвор дисковый с резьбовыми проушинами Tecofi VPI4649-08EP0300 Ду 300 Ру10 межфланцевый корпус чугунный диск нержавеющий EPDM с редуктором
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с мех редуктором, корпус ковкий чугун, диск нж сталь, манжета EPDM, давление ответных фланцев PN10, DN300 (артикул VPG4649-08EP0300) — промышленный узел запорно-регулирующей арматуры, устанавливаемый на магистральных трубопроводах для изоляции или изменения объема расхода потока. В спецификациях, проектных ведомостях и инженерно-технических каталогах позиция регистрируется как межфланцевый поворотный заслон Lug Ду300 Ру10 с диском из нержавеющей стали, герметичный баттерфляй-клапан с червячным редуктором или дисковый затвор чугун-нержавейка с редукторным приводом под фланцы PN10.
Технические параметры и материальное исполнение
-
Условный диаметр прохода (DN / Ду): 300 мм
-
Давление сопрягаемых фланцев (PN / Ру): 10 бар (1,0 МПа)
-
Конструкция присоединительного узла: С резьбовыми проушинами (модификация Lug). Предназначен для монтажа между встречными фланцами или фиксации на тупиковом концевом участке сети.
-
Тип приводного органа: Механический ручной червячный редуктор с маховиком. Снижает радиальные и осевые нагрузки при позиционировании диска, блокирует его самопроизвольный поворот под воздействием среды и исключает гидроудары.
-
Материал отливки корпуса: Ковкий чугун с шаровидным графитом (марка EN-GJS-400-15 / GGG40).
-
Материал запирающего элемента (диска): Нержавеющая сталь (нж сталь). Предназначена для работы в условиях кавитационного и коррозионного воздействия.
-
Материал седловой манжеты: Эластомер EPDM. Обеспечивает двухстороннее перекрытие потока по классу герметичности «А» (ГОСТ 9544).
-
Допускаемая рабочая среда: Вода (холодная, горячая, питьевая, техническая, морская), технологические нейтральные жидкости, гликолевые смеси, воздух
Особенности конструкции и условия эксплуатации
Наличие в корпусе Lug приливов с метрической резьбой позволяет осуществлять независимое крепление затвора шпильками к каждому ответному фланцу. Данная схема фиксации позволяет проводить демонтаж сопряженного участка трубопровода с одной стороны от запирающего диска без сброса давления в смежной линии. Ковкий чугун марки GGG40 в основании корпуса обеспечивает жесткость конструкции при воздействии изгибающих нагрузок, характерных для трубопроводных систем диаметром 300 мм.
Запорный диск из нержавеющей стали имеет механически обработанную кромку с минимальной шероховатостью, что снижает крутящий момент и фрикционный износ резинового уплотнения. Вкладыш из EPDM полностью изолирует внутреннюю чугунную полость от контакта с перемещаемой средой, выполняя также функцию межфланцевой прокладки. Корпус редуктора оснащен стрелочным механическим указателем положения поворотного органа в диапазоне от 0° до 90°. Снаружи узел защищен антикоррозийным полимерно-эпоксидным составом.
