Гибкая вставка фланцевая Tecofi DI7240 DN 400 PN 16 фланцевая, корпус EPDM, Tmax=115oC DI724016N-0400
- Описание
- Характеристики
- Документация Аналогичные товары

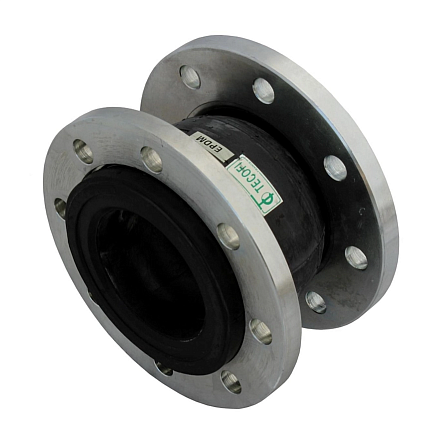

Резиновый компенсатор Tecofi DI724116N DN400 PN16 предназначен для фланцевого монтажа на трубопроводах. Изделие оснащено сильфоном из EPDM, скользящими оцинкованными фланцами и ограничителями хода; используется для компенсации перемещений трубопровода, а также снижения вибрации и шума.
Назначение
Компенсатор устанавливается в системах холодного и горячего водоснабжения, водоотведения, отопления, кондиционирования, пожаротушения, водоочистки и на других технологических трубопроводах. Конструкция рассчитана на компенсацию температурных смещений, возникающих при работе с тепло- и холодоносителями.
Конструкция и материалы
- Номинальный диаметр: DN400.
- Номинальное давление: PN16.
- Сильфон: EPDM.
- Усиление сильфона: нейлоновый корд.
- Усилительное кольцо: сталь.
- Скользящие фланцы: оцинкованная сталь.
- Ограничители хода: оцинкованная сталь.
- Пластины, пружины и гайки ограничителей: сталь.
Ограничители хода воспринимают перемещения в пределах установленных параметров компенсатора.
Присоединение
Присоединение — фланцевое. Фланцы выполнены по PN16, сверление соответствует EN 1092-1 / ISO PN16; для исполнения DN400 предусмотрено 16 отверстий диаметром 30 мм. При монтаже следует использовать воротниковые ответные фланцы. Ответные фланцы в комплект поставки не входят.
Габаритные и присоединительные размеры
- Строительная длина L: 510 мм.
- Длина ограничителя L1: 265 мм.
- Диаметр расположения крепежных отверстий ØC: 525 мм.
- Наружный диаметр фланца ØD: 580 мм.
- Толщина фланца T: 30 мм.
- Размер T1: 27 мм.
- Ограничители хода: 4 × M30.
- Масса: 67,2 кг.
Компенсируемые перемещения
- Осевое сжатие: до 30 мм.
- Осевое растяжение: до 14 мм.
- Боковой ход: до 25 мм.
- Угловой ход: до 8°.
Компенсатор применяется для уменьшения воздействия вибрации от насосов и другого оборудования, а также для компенсации осевых, боковых и угловых смещений в пределах указанных значений.
Испытания
Испытательные процедуры выполнены по EN 12266-1, DIN 3230, BS 6755 и ISO 5208.
