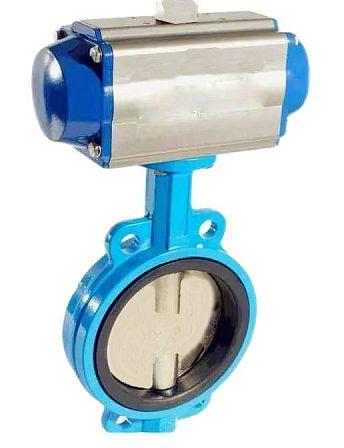

Затвор диск. межфл. Tecfly с пневмоприводом 2х стороннего действия, корпус ковкий чугун, диск нж, манжета Нитрил, PN16 DN150

АРТ: VPI4449-N03NI0150

Затвор диск. межфл. Tecfly с пневмоприводом 2х стороннего действия, корпус ковкий чугун, диск нж, манжета Нитрил, PN16 DN150

АРТ: VPI4449-N03NI0150

Краткие характеристики

Все характеристики

Бренд

Tecofi

Страна производитель

ФРАНЦИЯ

Область применения

Водоснабжение / Пневматика

Класс товара

Промышленные

-20%

86 773.50 ₽

69 418.80 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

Описание
Характеристики
Документация

Описание

Арматура предназначена для регулировки движения рабочей среды, она способна полностью перекрывать проходное сечение трубопровода, пресекая перемещение транспортируемого вещества в системе.

Дисковые затворы отличаются простой конструкцией. Они состоят из нескольких элементов:

• Корпуса. В корпус монтируются основные конструктивные элементы.

• Диска. Диск устанавливается на валу в корпусе.

• Оси (штока) — стальной (из коррозионно-стойкой стали).

• Седел — специальных элементов, обеспечивающих герметичную посадку с натягом.

• Уплотнительной манжеты.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Вода, морская вода, сжатый воздух, кислоты и т.д. ***Нельзя применять на пар***

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- Разработан по норме NF EN 593.

- Модель с гладкими проушинами.

- Двухсторонняя герметичность по классу "А" по ГОСТ 9544-2015.

- Шток из двух частей улучшает пропускную способность.

- Диск отполирован, уменьшен по толщине и механически подходит для обработан по краю, что обеспечивает постоянство крутящего момента.

- Прочно посаженный шток.

-Заменяемое седловое уплотнение.

- Верхний фланец по норме ISO 5211.

- Материал корпуса: чугун

- Тип соединения: межфланцевое

РАБОЧИЕ УСЛОВИЯ:

- Максимальное рабочее давление : 16 бар.

- Максимальная рабочая температура : -15°C / +130°C.

- Кратковременная максимальная температура: -30°C / +150°C

Характеристики

Бренд

Tecofi

Страна производитель

ФРАНЦИЯ

Область применения

Водоснабжение / Пневматика

Класс товара

Промышленные

Вид

Затворы дисковые

Диаметр, мм (дюйм)

150 (6)

Материал

Чугунные

Давление, бар

Присоединение запорной и регулирующей арматуры

Межфланцевые

Гарантия, лет

Количество в упаковке

1шт

Цвет

Синие

Артикул

VPI4449-N03NI0150

Объём одной штуки, м³

0.00631

Промышленное оборудование

Нет

Вес (кг)

Длина (мм)

Ширина (мм)

240

Высота (мм)

474

Дата доставки в ваш город

27.07.2024

Документация

Сертификат для затворов VPI

923.74Кб

Экспертное заключение Сангигиена для затворов VPI, VPE

8.07Мб

Техническое описание_VPI4449-N03.pdf

195.6Кб

VPI_VPI4449-N03.pdf

560.66Кб

Инструкция по монтажу_VPI4449-N03.pdf

159.44Кб

Декларация ТР ТС 010 2011.pdf

628.13Кб

Декларация ТР ТС 032 2013.pdf

582.49Кб
