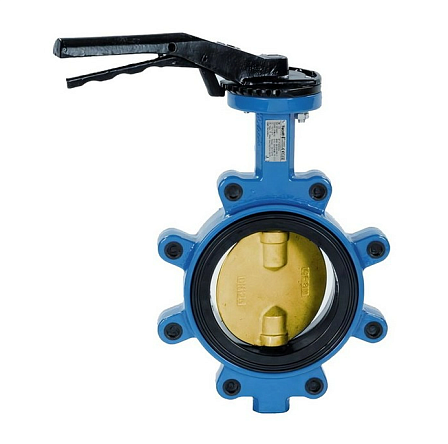

Затвор дисковый с резьбовыми проушинами Tecofi VPG4642-02EP0040 DN40 PN16 корпус чугунный диск алюминий и бронза межфланцевый манжета EPDM
- Описание
- Характеристики
- Документация Аналогичные товары
Технические характеристики и конструктивные параметры
- Условный проход (номинальный диаметр): DN40 (1 1/2" / 1.5 дюйма / 40 мм).
- Номинальное / рабочее давление: PN16 (1,6 МПа / 16 bar / 16 кгс/см²).
- Тип присоединения к трубопроводу: Межфланцевое с резьбовыми проушинами (тип Lug / с ушками). Допускает монтаж между стандартными ответными фланцами и монтаж в качестве конечного затвора на конце трубопровода.
- Тип управления: Ручной привод (механический ручной рычаг / фиксаторная рукоятка с дискретным регулированием позиции диск-потока).
- Материал корпуса: Ковкий чугун (высокопрочный чугун с шаровидным графитом / ВЧШГ / EN-GJS-400-15 / GGG40).
- Материал поворотного диска (запорного элемента): Алюминиевая бронза (CuAl10Fe5Ni5 / медно-алюминиевый сплав), обладающая повышенной стойкостью к коррозии и эрозии.
- Материал уплотнительного вкладыша (седлового уплотнения / манжеты): EPDM (этилен-пропиленовый каучук).
- Рабочие среды: Холодная и горячая вода (включая питьевое, техническое и горячее водоснабжение), теплоноситель в системах отопления, гликолевые растворы (антифриз), слабоагрессивные химические растворы, воздух.
- Строительная длина: Стандартизирована под межфланцевые затворы (стандарт ISO 5752 / EN 558-1 серия 20).
- Герметичность затвора: Класс «А» по ГОСТ 9544-2015 (полное отсутствие видимых протечек при номинальном давлении).
Тип корпуса Lug (с проушинами): Наличие резьбовых отверстий (проушин) по периметру корпуса обеспечивает центрирование относительно фланцев и позволяет выполнять демонтаж участка трубопровода с одной стороны от затвора без полного сброса давления во всей магистрали.
Материал диска (алюминий-бронза): Использование бронзового сплава исключает образование ржавчины и предотвращает кавитационный износ запорного органа при частых циклах открытия/закрытия и высоких скоростях потока.
Уплотнение EPDM: Седловая манжета из этилен-пропиленового каучука обеспечивают эластичное прилегание диска к внутреннему диаметру, исключая непосредственный контакт рабочей среды с чугунным корпусом.
Управление рукояткой: Рычажное устройство оснащено сектором с фиксацией промежуточных положений для ступенчатого регулирования расхода рабочей среды.
Фланец под привод: Конструкция штока и верхнего опорного фланца соответствует стандарту ISO 5211, что обеспечивает возможность демонтажа ручного рычага и последующего монтажа электрического привода (электропривода) или пневматического привода (пневмопривода).
Области применения и функциональное назначение
Затвор поворотный дисковый с резьбовыми проушинами Tecfly VPG4642-02EP0040 применяют в следующих сферах:
Системы водоснабжения (ХВС, ГВС) и водоотведения;
Сети центрального и автономного теплоснабжения, котельные, ИТП, ЦТП;
Насосные станции и узлы учета расхода жидкостей;
Промышленные системы технологического охлаждения и кондиционирования (Chiller/FCU);
Трубопроводные магистрали транспортировки неагрессивных и слабоагрессивных жидких сред.
