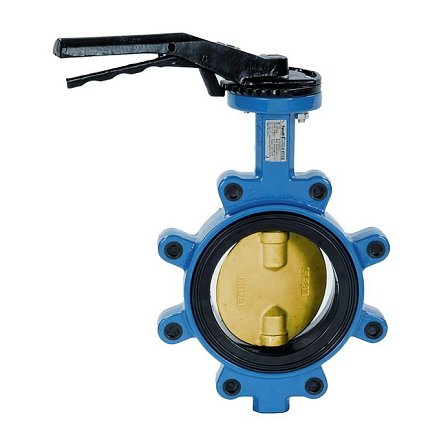

Затвор дисковый с резьбовыми проушинами Tecofi VPG4642-02NI0300 DN300 PN10 корпус чугунный диск алюминий и бронза межфланцевый манжета нитрил NBR
- Описание
- Характеристики
- Документация
Спецификация и сухие технические данные (Артикул VPG4642-02NI0300)
- Условный проход (номинальный диаметр): DN300 (Ду 300 мм / 12" / 12 дюймов).
- Рабочее / номинальное давление: PN10 (10 bar / 1,0 МПа / 10 кгс/см²).
- Схема монтажа на магистрали: Межфланцевая Lug (с проушинами под болтовые/шпилечные соединения). Допускается установка в разрыв трубопровода между фланцами или монтаж в качестве конечного затвора на конце линии.
- Приводное устройство: Ручное (механический ручной рычаг с позиционером и фиксацией положения диска).
- Материал корпуса: ВЧШГ / ковкий чугун (высокопрочный чугун с шаровидным графитом, стандарт EN-GJS-400-15 / марка GGG40).
- Материал поворотного запорного элемента (диска): Алюминиевая бронза (медно-алюминиевый сплав CuAl10Fe5Ni5), устойчивая к эрозионному, кавитационному и коррозионному воздействию.
- Материал седлового вкладыша (манжеты): Нитрил / NBR (бутадиен-нитрильный каучук).
- Транспортируемые среды: Нефтепродукты, дизельное топливо, мазут, масла (технические, гидравлические, растительные), жиросодержащие сточные воды, сжатый воздух с примесью масел.
- Класс герметичности: «А» по ГОСТ 9544-2015 (полное отсутствие видимых протечек).
- Стандарт строительной длины: EN 558-1 серия 20 / ISO 5752.
Маслобензостойкая манжета (Нитрил / NBR): Эластомерный материал эластомера исключает набухание и разрушение структуры седла при длительном контакте с углеводородными соединениями и смазочными материалами.
Конструкция с ушками Lug: Наличие интегрированных резьбовых отверстий по perimeter корпуса упрощает соосное центрирование затвора при установке и дает возможность выполнять демонтажные работы на одной из сторон магистрали без полной разгрузки давления во всей системе.
Запорный диск из сплава CuAl10Fe5Ni5: Состав сплава препятствует образованию ржавчины и предотвращает физический износ при высоких скоростях движения рабочей среды.
Рычажное управление: Ручка с фиксирующим зубчатым сектором позволяет производить ступенчатое позиционирование угла раскрытия диска.
Верхний монтажный фланец (ISO 5211): Конструкция штока и опорной площадки адаптирована для замены стандартной рукоятки на механический редуктор, электропривод или пневмопривод.
Сферы применения
Арматурная единица задействуется в следующих технологических направлениях:
Магистрали перекачки нефтепродуктов, ГСМ и гидравлических жидкостей;
Промышленные и муниципальные очистные сооружения с наличием масел и жиров;
Насосные станции, резервуарные парки и наливные терминалы;
Промышленные технологические контуры пищевых и химических производств.
