Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый с резьбовыми проушинами Tecofi VPI464816-N07NI0200 Ду 200 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск чуг NBR

-30%

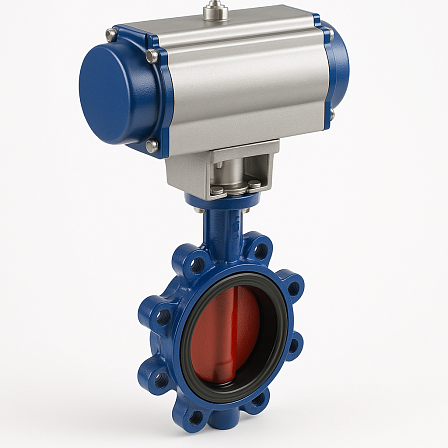

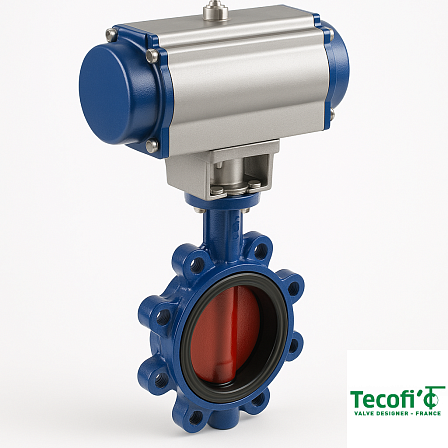

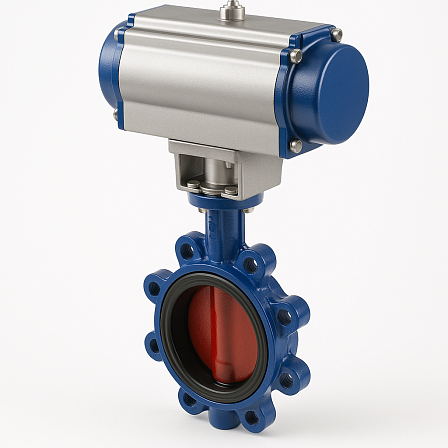

Затвор дисковый с резьбовыми проушинами Tecofi VPI464816-N07NI0200 Ду 200 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск чуг NBR

АРТ: VPG464816-N07NI0200

-30%

Затвор дисковый с резьбовыми проушинами Tecofi VPI464816-N07NI0200 Ду 200 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск чуг NBR

АРТ: VPG464816-N07NI0200

Краткие характеристики

Все характеристики

Страна производства

ФРАНЦИЯ

Класс товара

Промышленные

Область применения

Вентиляция / Водоснабжение / Канализация / Кондиционирование / Отопление / Пневматика / Теплоснабжение / Холодоснабжение

Управление

Пневмопривод

-30%

176 248.28 ₽

123 373.80 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

Описание
Характеристики
Документация

Описание

Затвор дисковый поворотный с резьбовыми проушинами Tecfly с пневмоприводом одностороннего действия, корпус и диск ковкий чугун, манжета Нитрил, PN16 DN200 (артикул VPG464816-N07NI0200) — специализированный узел запорно-регулирующего типа, предназначенный для перекрытия и регулирования расхода рабочей среды в автоматизированных и механизированных трубопроводах. Изделие спроектировано для магистралей условным диаметром 200 мм (DN 200 / 8″) с предельно допустимым давлением потока до 1,6 МПа (PN 16).

Спецификация материалов и конструктивные параметры

Торговая маркировка / Серия: Tecfly
Номинальный размер: DN 200
Расчетное давление: PN 16 (16 бар)
Тип корпуса: Межфланцевый с резьбовыми проушинами (исполнение Lug). Позволяет монтировать устройство в разрыв трубопроводной линии или использовать в качестве тупикового узла на конце магистрали с сохранением давления на входном участке.
Материал корпуса и поворотной заслонки: Ковкий чугун (ВЧШГ), устойчивый к статическим и динамическим механическим нагрузкам.
Материал уплотнительного вкладыша (манжеты): Бутадиен-нитрильный каучук (Нитрил / NBR). Гарантирует герметичность перекрытия потока по классу «А» (ГОСТ 9544) и предотвращает контакт чугунных элементов с рабочей средой.
Механизм управления и принцип действия
Управление положением запорного органа выполняется посредством закрепленного пневматического привода одностороннего действия с возвратным пружинным блоком:
Принцип функционирования: Поворот силового вала и диска на угол от 0° до 90° производится при подаче сжатого воздуха в управляющую камеру пневмоцилиндра. Возврат в исходное положение (нормально-закрытое НЗ или нормально-открытое НО) происходит автоматически под действием сжатых пружин при стравливании воздуха.
Аварийный режим (Fail-Safe): В случае падения или прекращения подачи управляющего давления пружины принудительно переводят затвор в безопасное состояние.
Интеграция с КИПиА: Конструкция пневмоблока приспособлена для монтажа соленоидных клапанов, позиционеров и концевых выключателей для включения устройства в контуры АСУ ТП.

Совместимость со средами и порядок установки
Физико-химические свойства эластомера NBR определяют применимость затвора VPG464816-N07NI0200 для взаимодействия со следующими средами:
Светлые и темные нефтепродукты, дизельное топливо, бензины, технические смазки и минеральные масла.
Промысловые и бытовые сточные воды с примесями жировых эмульсий.
Сжатый воздух и инертные газы с масляными парами.
Вода (техническая, сетевая)
Фиксация арматуры DN200 на трубопроводе осуществляется межфланцевым способом путем вворачивания крепежных болтов или шпилек непосредственно в резьбовые отверстия проушин корпуса.

Характеристики

Страна производства

ФРАНЦИЯ

Класс товара

Промышленные

Область применения

Управление

Пневмопривод

Диск

Чугунный

Уплотнение

NITRIL
