Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Клапаны обратные \ Клапан обратный Tecofi CS3240-0065 Ду 80 Ру16 подъемный фланцевый чугунный диск чугунный
-30%

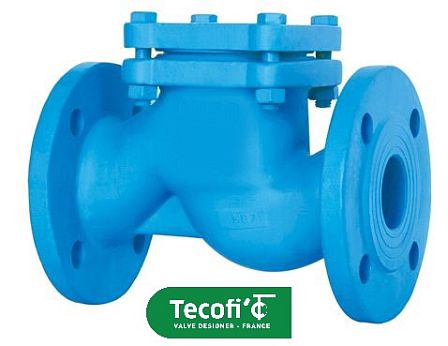

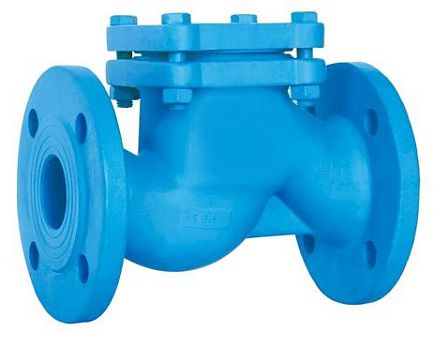

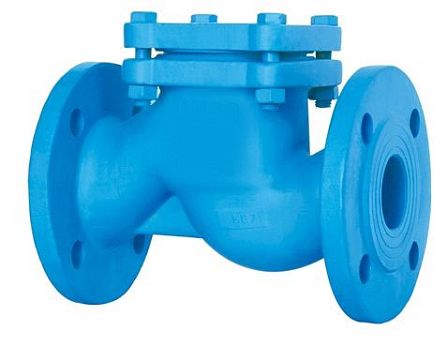

Клапан обратный Tecofi CS3240-0065 Ду 80 Ру16 подъемный фланцевый чугунный диск чугунный
АРТ: CS3240-0080
-30%

Клапан обратный Tecofi CS3240-0065 Ду 80 Ру16 подъемный фланцевый чугунный диск чугунный

АРТ: CS3240-0080
Краткие характеристики
Все характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пароконденсатные системы
Тип
Подъемный
Tecofi Tecofi Бренд Tecofi
Описание

Клапан обратный подъемный фланцевый, корпус чугун, диск чугун, PN16 DN80, артикул CS3240-0080 относится к категории автоматических запорных устройств фланцевого типа. Конструкция предназначена для монтажа в трубопроводных системах с целью предотвращения обратного потока рабочей среды. Основные компоненты изготовлены из серого чугуна марки GGG-40 по EN 1563, что обеспечивает механическую прочность и коррозионную стойкость.


Конструктивные параметры
Номинальный диаметр: DN80
Присоединительные фланцы: PN16
Рабочее давление: 16 бар

Монтажные требования
  • Подготовительные мероприятия:
- Проверка состояния фланцев
- Очистка уплотнительных поверхностей
- Подбор прокладок (рекомендуется графитовая)
  • Процесс установки:
- Обеспечение прямого участка 3DN до клапана
- Контроль соосности фланцев (допуск 0,2 мм)
- Равномерная затяжка болтов по схеме "крест"
  • Параметры крепежа:
- Болты класса прочности 8.8
- Момент затяжки: 220 Н·м
- Количество болтов: 8 шт.

Техническое обслуживание
График обслуживания:
  • Визуальный контроль: ежеквартально
  • Функциональная проверка: 2 раза в год
  • Полная ревизия: ежегодно
Процедуры обслуживания:
  • Основные операции:
- Проверка герметичности
- Контроль состояния уплотнений
- Очистка седла клапана
  • Регламентные работы:
- Замена уплотнительных элементов
- Смазка подвижных частей
- Проверка крепежных соединений
  Дополнительные технические данные
Коэффициент пропускной способности (Kvs): 160 м³/ч
Давление срабатывания: 0,08 бар
Время закрытия: ≤1,5 сек
Устойчивость к гидроударам: до 18 бар
Пропускная способность: 97% от номинального диаметра



Характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Пароконденсатные системы
Тип
Подъемный
Установка
Универсальная
Уплотнение
Металл по металлу
Материал
Чугунные
Диаметр, (мм, дюйм)
80 (3)
Давление, бар
16
Максимальная рабочая температура t max, °C
+120
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
1 год эксплуатации, но не более 14 месяцев с даты продажи
Цвет
Голубые
Артикул
CS3240-0080
Объём одной штуки, м³
0.01507
Вес (кг)
23
Длина (мм)
310
Ширина (мм)
200
Высота (мм)
243
Дата доставки в ваш город
30.08.2026
Документация
Паспорт клапан CS 3240.pdf
263.82Кб
Декларация о соответствии на арматуру Tecofi до 05.06.2028.pdf
77.84Кб
Экспертное заключение на арматуру tecofi.pdf
4.19Мб
