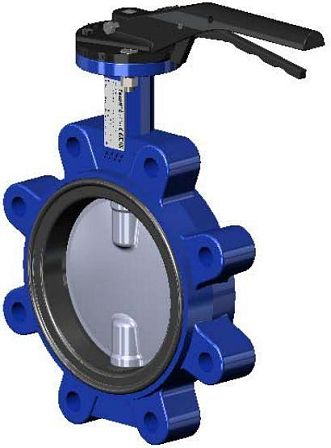

Затвор дисковый с резьбовыми проушинами Tecofi VPG4642-02NI0065 DN65 PN16 корпус чугунный диск алюминий и бронза межфланцевый манжета нитрил NBR
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус ковкий чугун, диск алюминий и бронза, манжета Нитрил , PN16 DN65 (артикул VPG4642-02NI0065) представляет собой элемент запорно-регулирующей арматуры. Оборудование предназначено для перекрытия и позиционирования расхода рабочих сред, содержащих технические масла, жиры и углеводородные соединения.
Технические параметры и спецификация
-
Условный проход (номинальный диаметр): DN65 (Ду 65 мм / 2 1/2" / 2.5 дюйма).
-
Предельное рабочее давление: PN16 (1,6 МПа / 16 bar / 16 кгс/см²).
-
Тип присоединения: Межфланцевое Lug (с резьбовыми ушками). Допускает стяжную установку между ответными фланцами, а также монтаж в качестве тупикового запорного органа на конце линии.
-
Управляющий привод: Ручной (механический рычаг / рукоятка с фиксаторной пластиной для настройки проходного сечения).
-
Материал корпуса: ВЧШГ / ковкий чугун (высокопрочный чугун с шаровидным графитом, марка GGG40 / EN-GJS-400-15).
-
Материал поворотного диска: Бронзово-алюминиевый сплав (CuAl10Fe5Ni5 / алюминиевая бронза), устойчивый к кавитационному и коррозионному воздействию.
-
Материал уплотнительной манжеты (седла): Нитрил / NBR (бутадиен-нитрильный каучук).
-
Рабочие среды: Нефтепродукты, дизельное топливо, минеральные и гидравлические масла, сжатый воздух с масляной взвесью, жиросодержащие сточные воды, техническая вода с углеводородами.
-
Класс герметичности: «А» в соответствии с ГОСТ 9544-2015.
-
Строительная длина: Относится к стандарту EN 558-1 серия 20 (ISO 5752)
Конструктивно-эксплуатационные особенности
Маслобензостойкое седло (NBR / Нитрил): Синтетический эластомер сохраняет структуру при контакте с углеводородными соединениями, исключая разбухание и деструкцию уплотнительного слоя.
Исполнение Lug (резьбовые проушины): Интегрированные резьбовые гнезда упрощают центровку затвора при монтаже и позволяют выполнять демонтаж смежного участка трубопровода без полного сброса давления во всей системе.
Запорный диск из сплава CuAl10Fe5Ni5: Медно-алюминиевый сплав предотвращает возникновение коррозии и снижает абразивный износ поверхности при высокой скорости потока.
Рычажный орган управления: Механическая ручка оснащена секторной фиксаторной пластиной для ступенчатого регулирования угла поворота запорного элемента.
Фланец под привод (ISO 5211): Конструкция верхней площадки и штока унифицирована под замену рукоятки на электрический или пневматический исполнительный механизм.
Назначение и области применения
Арматурная единица задействуется в следующих технологических комплексах:
Маслопроводы, гидравлические сети и объекты ГСМ;
Промышленные и коммунальные очистные сооружения с наличием жиров и масел;
Топливораздаточные пункты, насосные узлы и резервуарные парки;
Технологические линии химических, нефтехимических и пищевых производств.
