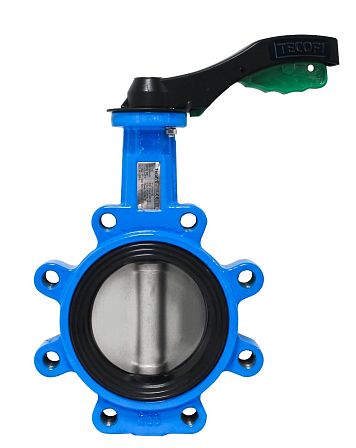

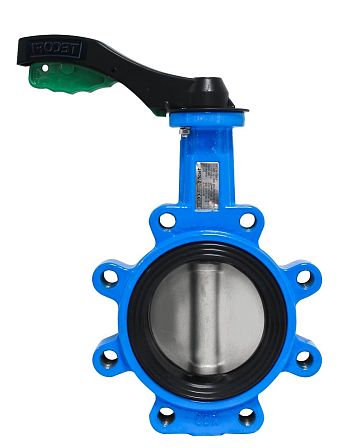

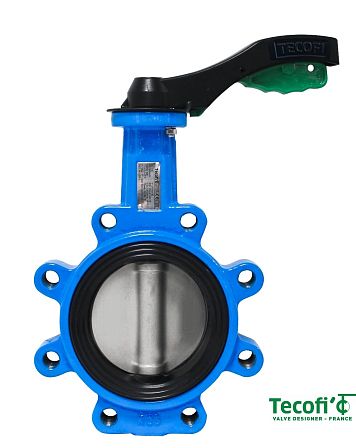

Затвор дисковый с резьбовыми проушинами Tecofi VPG4649-02NI0100 DN100 PN16 корпус чугунный диск нержавеющий межфланцевый с ручкой манжета NBR
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус ковкий чугун, диск нж сталь, манжета Нитрил , PN16 DN100 (артикул VPG4649-02NI0100) представляет собой поворотную дисковую заслонку межфланцевого типа с резьбовыми монтажными проушинами (модификация Lug). Устройство предназначено для перекрытия, открытия и регулирования расхода жидких и газообразных рабочих сред в технологических и транспортных трубопроводах с условным диаметром прохода 100 мм и рабочим давлением в системе до 1,6 МПа.
Функциональные узлы и конструктивные характеристики
1. Корпус
Корпус выполнен методом отливки из высокопрочного ковкого чугуна с шаровидным графитом (ВЧШГ). Данная марка чугуна превосходит стандартный серый чугун по показателям предела прочности на разрыв и пластичности, что повышает устойчивость конструкции к изгибающим нагрузкам от трубопровода.
Резьбовые проушины по периметру корпуса обеспечивают:
Прямую фиксацию затвора болтами или шпильками к ответным фланцам PN16 без использования сквозных гаек;
Возможность монтажа на конце трубопроводной линии (в качестве концевого запорного органа);
Проведение демонтажных и ремонтных работ на примыкающем участке трубы с одной стороны от затвора без снижения давления в противоположном контуре.
2. Запирающий диск из коррозионностойкой стали
Диск затвора изготовлен из нержавеющей стали, устойчивой к абразивному износу и коррозионному воздействию жидких сред. Сферический профиль кромки диска снижает сопротивление потоку в открытом состоянии и уменьшает величину крутящего момента, требуемого для перекрытия прохода.
3. Герметизирующее уплотнение (Нитрил / NBR)
Манжета (седло) изготовлена из нитрильного эластомера. Манжета полностью изолирует металлический корпус от прямого контакта с транспортируемой средой. Также эластомер выступает за торцевые плоскости затвора, выполняя роль фланцевого уплотнения при затяжке шпилек (дополнительные прокладки при монтаже не требуются).
Физико-химические свойства уплотнения NBR:
Совместимость со следующими средами: техническая и оборотная вода, гликолевые теплоносители, минеральные масла, смазочные материалы, светлые нефтепродукты, дизельное топливо, сжатый воздух с остатками масел;
4. Ручной механизм управления
Управление диском осуществляется при помощи рычажной рукоятки. Конструкция рукоятки снабжена фиксирующей пластиной (зубчатым сектором) для ступенчатого позиционирования диска в промежуточных положениях (от 0° до 90°). Конструкция верхней части штока стандартизирована для возможной замены ручки на редуктор или привод (электрический, пневматический).
Монтажные условия и требования
Направление потока: Двустороннее (герметичность обеспечивается при подаче среды с любого направления).
Положение на трубопроводе: Произвольное (рекомендуется устанавливать со штоком в горизонтальном положении при наличии взвесей в среде).
Сопряжение: Затвор монтируется между воротниковыми или плоскими фланцами, рассчитанными на номинальное давление PN16. Затяжку крепежных болтов следует производить крест-накрест с контролируемым усилием для предотвращения защемления диска в манжете.
