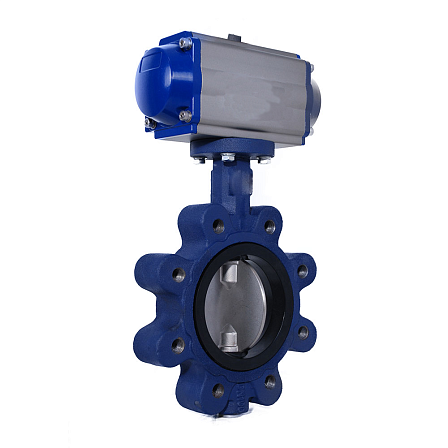

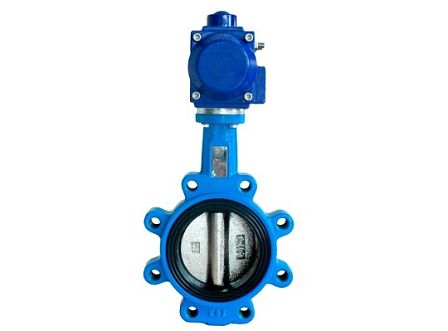

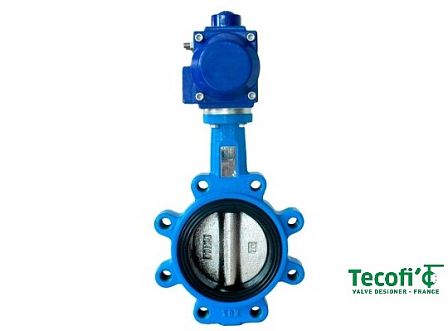

Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-N03NI0200 Ду 200 Ру16 с пневмоприводом межфланцевый корпус чугун диск нержавеющий NBR
- Описание
- Характеристики
- Документация Аналогичные товары
Конструктивное исполнение и используемые материалы
- Серийная линейка: Tecfly
- Номинальный размер: DN 200
- Номинальное давление: PN 16 (16 бар)
- Исполнение корпуса: Межфланцевое с резьбовыми проушинами (формат Lug). Конструктивная схема позволяет производить монтаж затвора в рассечку магистрали или использовать узел на конечном участке линии с возможностью обслуживания примыкающего контура под давлением.
- Материал корпуса: Ковкий чугун (ВЧШГ), устойчивый к статическим и динамическим механическим нагрузкам.
- Материал запорной заслонки (диска): Нержавеющая сталь, обеспечивающая повышенную коррозионную стойкость в агрессивных и абразивосодержащих средах.
- Материал седлового вкладыша (манжеты): Бутадиен-нитрильный каучук (Нитрил / NBR). Эластомер изолирует внутренние поверхности чугунного корпуса от соприкосновения с рабочей средой и обеспечивает класс герметичности «А» (без протечек по ГОСТ 9544).
- Приводной механизм и принципы управления
- Смещение поворотного диска осуществляется через закрепленный пневматический привод двойного действия.
- Алгоритм работы: Перемещение поршней и поворот вала на угол от 0° до 90° производятся путем попеременной подачи сжатого воздуха в две изолированные управляющие полости пневмоцилиндра (без использования возвратных пружин).
- Сопряжение с КИПиА: Конструкция пневмоблока приспособлена для монтажа соленоидных распределительных клапанов, позиционеров и датчиков крайних положений для интегрирования устройства в системы автоматизации (АСУ ТП).
Сочетание диска из нержавеющей стали и манжеты NBR определяет применимость затвора VPG464916-N03NI0200 для работы со следующими типами рабочих сред:
Светлые и темные нефтепродукты, дизельное топливо, бензины, технические смазки и минеральные масла.
Промысловые, промышленные и бытовые сточные воды, содержащие масляные фракции и абразивные взвеси.
Сжатый воздух и инертные газы с масляными парами.
Техническая и сетевая вода
Монтаж арматуры DN200 осуществляется между ответными фланцами стандарта EN / DIN / ГОСТ путем ввинчивания крепежных шпилек или болтов непосредственно в резьбовые проушины корпуса.
