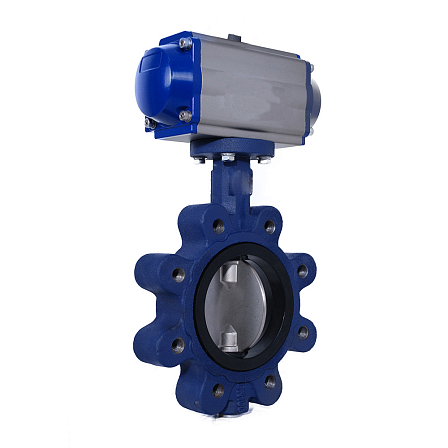

Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-N03NI0250 Ду 250 Ру16 с пневмоприводом межфланцевый корпус чугун диск нержавеющий NBR
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с пневмоприводом 2х стороннего действия, корпус ковкий чугун, диск нж сталь, манжета Нитрил, PN16 DN250 (артикул VPG464916-N03NI0250) — промышленное устройство запорно-регулирующего типа, применяемое для дискретного перекрытия или дозированного изменения потока рабочей среды. Изделие спроектировано для эксплуатации в трубопроводных системах с диаметром условного прохода 250 мм (DN 250 / 10″) при расчетном давлении магистрали до 1,6 МПа (PN 16).
Параметры конструкции и материальное исполнение
-
Продуктовая линейка: Tecfly
-
Условный проход: DN 250
-
Номинальное давление: PN 16 (16 бар)
-
Типоразмер корпуса: Проушинный с резьбовыми отверстиями (конфигурация Lug). Позволяет монтировать затвор в разрыв магистрали либо устанавливать его на концевом участке линии, обеспечивая возможность обслуживания примыкающего контура без снятия давления с противоположной стороны.
-
Материал корпуса: Ковкий чугун (ВЧШГ), устойчивый к внешним статическим, динамическим и деформационным нагрузкам.
-
Материал поворотной заслонки (диска): Нержавеющая сталь. Обладает повышенной стойкостью к коррозионному воздействию и механическому износу при контакте с флюидом.
-
Материал уплотнительного вкладыша (седла): Бутадиен-нитрильный каучук (Нитрил / NBR). Манжета полностью изолирует чугунные поверхности корпуса от рабочей среды и гарантирует класс герметичности «А» (без протечек по ГОСТ 9544).
Приводной блок и принцип действия
Управление угловым перемещением запорного диска выполняется посредством установленного пневматического привода двухстороннего действия:
Схема функционирования: Вращение вала и диска на угол в диапазоне от 0° до 90° осуществляется за счет альтернативной подачи сжатого воздуха в две изолированные полости пневмоцилиндра (без использования пружинного блока).
Интеграция с АСУ ТП: Конструкция пневмопривода приспособлена для подсоединения блока концевых выключателей, позиционеров и соленоидных распределительных клапанов для работы в автоматических схемах управления.
Совместимость со средами и порядок установки
Сочетание дискового элемента из нержавеющей стали и манжеты NBR определяет устойчивость затвора VPG464916-N03NI0250 при контакте со следующими средами:
Светлые и темные нефтепродукты, дизельное топливо, бензины, технические и минеральные масла.
Промышленные, промысловые и коммунальные стоки, содержащие масляные, жировые фракции или мелкодисперсные абразивные включения.
Сжатый воздух, инертные и попутные газы со взвесью масел.
Техническая и сетевая вода
Фиксация арматуры DN250 в системе осуществляется между ответными фланцами стандарта EN / DIN / ГОСТ путем вворачивания крепежных шпилек или болтов непосредственно в резьбовые проушины корпуса.
