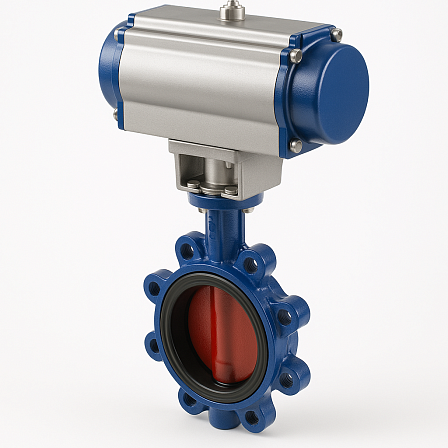

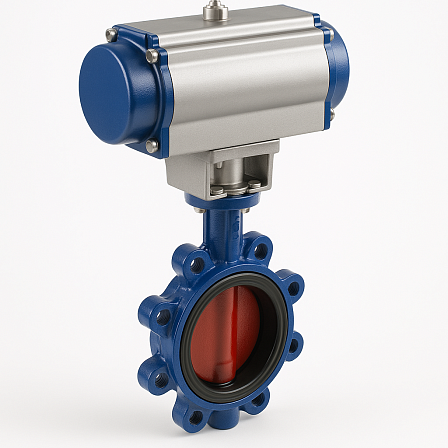

Затвор дисковый с резьбовыми проушинами Tecofi VPI464916-N07NI0300 Ду 300 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск нж NBR
- Описание
- Характеристики
- Документация Аналогичные товары
Номенклатурно-материальные данные
- Серия оборудования: Tecfly
- Номинальный диаметр: DN 300
- Рабочее давление: PN 16 (16 бар)
- Конфигурация корпуса: Проушинный тип (Lug) с резьбовыми каналами. Способ исполнения позволяет проводить монтаж арматурного узла как в разрыв линии, так и на конечном отрезке трубопровода без снятия сетевого давления с подводящего участка.
- Материал корпуса: Ковкий чугун с шаровидным графитом (ВЧШГ), выдерживающий статические деформации, изгибы и вибрационные воздействия.
- Материал запирающей заслонки (диска): Нержавеющая сталь, обеспечивающая высокую сопротивляемость коррозии и абразивному износу.
- Материал уплотнительного вкладыша (манжеты): Бутадиен-нитрильный каучук (Нитрил / NBR). Эластомер изолирует внутренние чугунные элементы от соприкосновения с рабочей средой и формирует герметичность запирания по классу «А» (ГОСТ 9544).
Управление угловым перемещением запорного органа осуществляется посредством пневматического привода одностороннего действия с возвратной пружинной системой:
Принцип работы: Поворот штока и диска на угол в диапазоне от 0° до 90° выполняется при подаче сжатого воздуха в управляющую камеру привода. Возврат в исходное базовое состояние (нормально-закрытое НЗ или нормально-открытое НО) происходит автоматически под воздействием энергии сжатых пружин при сбросе пневматического давления.
Аварийный режим (Fail-Safe): В случае падения или аварийного прекращения подачи сжатого воздуха пружинный механизм принудительно фиксирует затвор в безопасном положении.
Интеграция с КИПиА: Привод оснащен посадочными местами для установки соленоидных распределителей, позиционеров и датчиков крайних положений с целью включения узла в автоматические контуры управления (АСУ ТП).
Совместимость со средами и параметры инсталляции
Физико-химические свойства сочетания нержавеющая сталь / NBR определяют применимость арматуры VPG464916-N07NI0300 для следующих типов сред:
Светлые и темные нефтепродукты, дизельное топливо, бензины, минеральные масла и технические смазки.
Промышленные, промысловые и коммунальные стоки с содержанием масляных фракций или жировых эмульсий.
Сжатый воздух, инертные и попутные газы, содержащие масляную взвесь.
Вода (техническая, сетевая)
Монтаж затвора DN300 осуществляется между ответными фланцами стандарта ГОСТ / EN / DIN путем ввинчивания крепежных шпилек или болтов непосредственно в резьбовые отверстия проушин корпуса.
