Главная \ Запорно - регулирующая арматура \ Сопутствующие товары для запорной арматуры \ Штурвал под цепь для шиберной ножевой задвижки со штурвалом DN50-150

-30%

Штурвал под цепь для шиберной ножевой задвижки со штурвалом DN50-150

АРТ: 300000014

-30%

Штурвал под цепь для шиберной ножевой задвижки со штурвалом DN50-150

АРТ: 300000014

Краткие характеристики

Все характеристики

Страна производства

ФРАНЦИЯ

Класс товара

Промышленные

Область применения

Водоснабжение / Канализация

Количество в упаковке

1шт

Товар не поставляется

Описание
Характеристики
Документация

Описание

Штурвал под цепь Tecofi, артикул 300000014, предназначен для ручного управления шиберными ножевыми задвижками с условным проходом DN50–DN150. Комплект заменяет стандартный штурвал и позволяет выполнять открытие или закрытие арматуры цепью при размещении задвижки на высоте либо в зоне с затрудненным доступом.

Назначение

Комплект применяется как дополнительный механический привод для ножевых шиберных задвижек. Цепное управление передает усилие на штурвал без непосредственного доступа оператора к маховику. Такое исполнение используется при монтаже трубопроводной арматуры в верхней части технологических установок, на эстакадах и в других местах, где ручное управление стандартным штурвалом затруднено.

Совместимость

Артикул 300000014 рассчитан на задвижки номинального диаметра DN50–DN150, что соответствует диапазону 2″–6″. Монтаж допускается только на шиберные задвижки с выдвижным штоком. Использование на арматуре с невыдвижным штоком не предусмотрено.

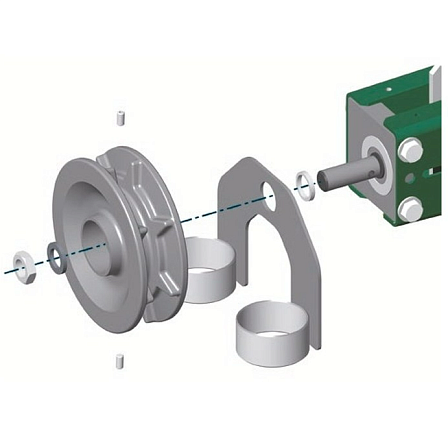

Состав комплекта

проставка из углеродистой стали;
цепной штурвал из углеродистой стали;
направляющая для цепи из нержавеющей стали AISI 304.

Проставка устанавливается в приводной части задвижки, а цепной штурвал заменяет штатный маховик. Направляющая обеспечивает направление цепи при управлении и является элементом комплекта. Опорный кронштейн в состав поставки не входит.

Особенности установки и управления

Штурвал размещается в вертикальном положении и управляется натяжением цепи в противоположных направлениях. Цепь приобретается отдельно и поставляется погонными метрами. Для комплектации доступны цепи из стали или нержавеющей стали; выбор материала цепи определяется условиями эксплуатации и требованиями к коррозионной стойкости.

Основные параметры

производитель: Tecofi;
артикул: 300000014;
тип изделия: комплект цепного штурвала для шиберной ножевой задвижки;
диапазон DN: 50–150;
исполнение штока задвижки: выдвижной;
материал проставки и штурвала: углеродистая сталь;
материал направляющей: нержавеющая сталь AISI 304;
цепь: не входит в комплект поставки.

Комплект предназначен для замены стандартного штурвала на цепной привод без изменения назначения задвижки. Он обеспечивает возможность дистанцированного ручного управления запорным органом при сохранении механического принципа работы арматуры.
