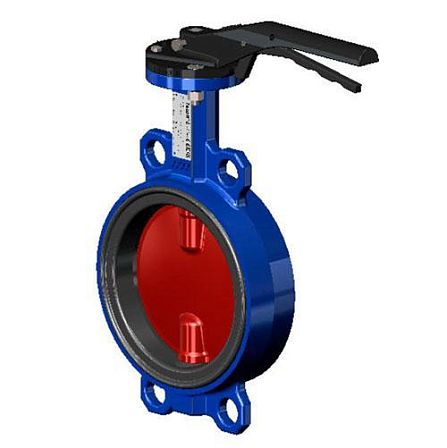

Затвор дисковый с резьбовыми проушинами Tecofi VPG4642-02EP0100 DN100 PN16 корпус чугунный диск алюминий и бронза межфланцевый манжета EPDM
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус ковкий чугун, диск алюминий и бронза, манжета EPDM, PN16 DN100 (артикул VPG4642-02EP0100) — это промышленный компонент запорно-регулирующего типа, устанавливаемый на трубопроводных линиях для герметичной отсечки или изменения расхода транспортируемой среды. Благодаря монтажным резьбовым ушкам по периметру (исполнение Lug), арматура крепится напрямую к сопряженным фланцам трубопровода шпильками или болтами, а также применяется в качестве оконечного (тупикового) запорного элемента.
Техническая спецификация и конструкционные материалы
-
Классификация изделия: Затвор дисковый поворотный (в технической документации также: межфланцевый клапан баттерфляй типа Луг, заслонка поворотная с резьбовыми отверстиями, гермозатвор).
-
Производитель / Серийный ряд: Tecfly.
-
Диаметр условного прохода (DN / Ду): 100 мм.
-
Номинальное рабочее давление (PN / Ру): 16 бар (1,6 МПа).
-
Конструкция корпуса: Модификация с локальными резьбовыми проушинами под крепеж, соответствующий фланцевому стандарту PN16.
-
Материал корпусной детали: Ковкий чугун. Структура материала обеспечивает сопротивление внутреннему давлению системы, механическим ударам и деформациям.
-
Материал запирающего диска: Алюминиевая бронза. Данный сплав характеризуется низким коэффициентом трения при соприкосновении с седлом и стойкостью к гидроабразивному износу.
-
Материал уплотнительного кольца: EPDM (этиленпропиленовый каучук). Формирует герметичный барьер класса «А» (без видимых протечек), полностью изолирует внутреннюю полость чугунного корпуса от прямого контакта с жидкой фазой.
-
Механизм позиционирования: Ручной привод (рычаг с ручкой и секторной пластиной для ступенчатой фиксации угла поворота диска).
Эксплуатационные параметры и область применения
Модель VPG4642-02EP0100 рассчитана на работу в сетях горячего и холодного водоснабжения, отопительных контурах, на объектах водоочистки, а также в составе технологических линий химических и пищевых предприятий. Изделие совместимо с водой, гликолевыми растворами, воздухом и слабоагрессивными средами, не вызывающими разрушения EPDM и медно-алюминиевого диска.
Симметричное сечение запирающего элемента обеспечивает одинаковые показатели герметичности при прямой и реверсивной подаче потока. Корпус с индивидуальной резьбой в проушинах позволяет производить демонтаж участка трубопровода с одной стороны от затвора без снижения давления в смежной (отсекаемой) части магистрали. Строительные размеры затвора унифицированы для быстрой интеграции в стандартные фланцевые узлы.
Где применять
Его ставят в системах холодного и горячего водоснабжения, водоотведения, водоочистки, а также на технологических трубопроводах с неагрессивными средами.
Важное ограничение: этот затвор нельзя использовать для пара.
