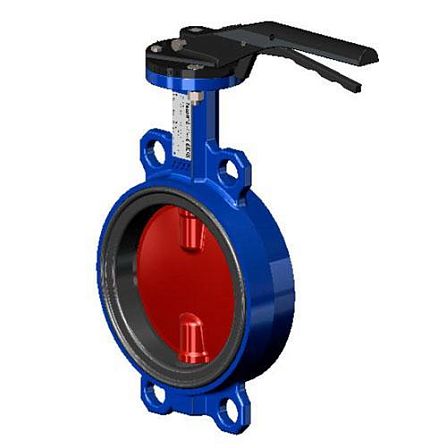

Затвор дисковый с резьбовыми проушинами Tecofi VPG4642-02EP0125 DN125 PN16 корпус чугунный диск алюминий и бронза межфланцевый манжета EPDM
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус ковкий чугун, диск алюминий и бронза, манжета EPDM, PN16 DN125 (артикул VPG4642-02EP0125) представляет собой единицу промышленной запорной арматуры, устанавливаемую в трубопроводных комплексах для регулирования интенсивности потока или полного перекрытия движения жидких и газообразных сред. Корпус в модификации Lug (с интегрированными резьбовыми отверстиями) фиксируется непосредственно между встречными фланцами магистрали и допускает установку устройства на концевом участке линии в качестве заглушки.
Конструктивное устройство и спецификация материалов
-
Тип трубопроводной арматуры: Затвор дисковый поворотный (взаимозаменяемые технические синонимы: заслонка поворотная межфланцевая стяжная, клапан типа баттерфляй с резьбовыми ушками, поворотный гермоклапан).
-
Торговая марка / Модельная группа: Tecfly.
-
Номинальный проходной диаметр (DN / Ду): 125 мм.
-
Предельное рабочее давление (PN / Ру): 16 бар (1,6 МПа).
-
Тип крепления: С локальными резьбовыми приливами под сквозные болты или шпильки, соответствующий геометрическим параметрам фланцевых соединений PN16.
-
Материал литого корпуса: Ковкий чугун с шаровидным графитом. Обладает сопротивлением к механической деформации, изгибающим нагрузкам и гидравлическим ударам.
-
Материал запирающего элемента: Алюминиевая бронза (медно-алюминиевый сплав). Отличается стойкостью к гидроабразивному износу и химическому воздействию транспортируемых жидкостей.
-
Материал изоляционного уплотнения: EPDM (этиленпропиленовый сополимер). Формирует герметизацию по классу «А» (отсутствие видимых протечек) и изолирует металлический каркас корпуса от прямого взаимодействия с перемещаемой средой.
-
Орган управления: Ручной (дискретный рычажный привод с фиксирующей зубчатой пластиной для регулировки угла раскрытия).
Условия эксплуатации и функциональные особенности
Арматурный элемент VPG4642-02EP0125 интегрируется в коммуникационные сети холодного и горячего водоснабжения, отопительные контуры, узлы водоочистных сооружений, а также в технологические трубопроводы химической сферы. Изделие рассчитано на работу с водой, слабоагрессивными жидкими растворами и воздушными смесями, состав которых нейтрален к EPDM и алюминиево-бронзовому диску.
Симметричная геометрия дискового затвора сохраняет расчетный уровень плотности закрытия при любом направлении движения потока (реверсивный режим). Конструкция с раздельными резьбовыми гнездами в ушках корпуса позволяет демонтировать смежный участок трубопроводной линии с одной стороны от арматуры без снятия давления в противоположной, отсекаемой части системы. Монтажная (строительная) длина стандартизирована для беспрепятственного монтажа вместо выработавших ресурс аналогов.
Для каких задач
Затвор используют как запорное или запорно-регулирующее устройство. Его ставят на трубопроводы:
холодного и горячего водоснабжения;
систем с антифризами (включая растворы этиленгликоля);
водоотведения и водоочистки;
технологических линий с неагрессивными средами.
Важное ограничение: нельзя применять на паре.
