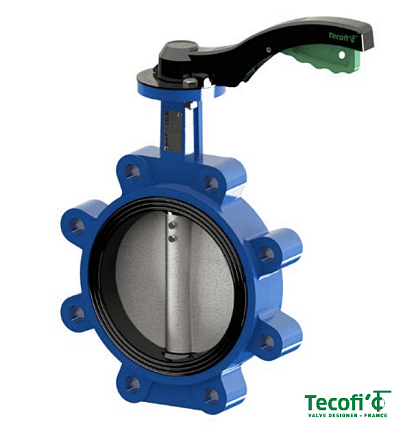

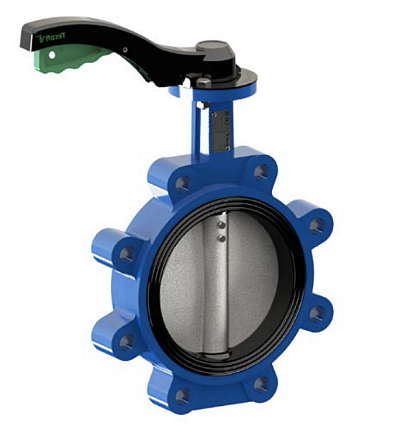

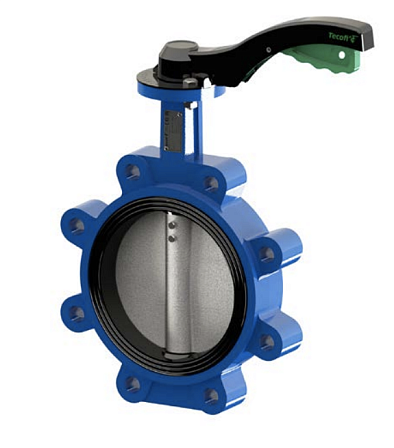

Затвор дисковый с резьбовыми проушинами Tecofi VPI4648-02EP0065 Ду 65 Ру16 межфланцевый корпус чугунный диск нержавеющий манжета EPDM с ручкой
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус и диск ковкий чугун, манжета EPDM, PN16 DN65 (артикул VPG4648-02EP0065) представляет собой тип запорно-регулирующей трубопроводной арматуры, предназначенной для перекрытия или регулирования потока рабочей среды. Данный межфланцевый поворотный затвор (бабочка) оснащен резьбовыми проушинами (тип Lug), что позволяет осуществлять его монтаж в разрез трубопровода, а также использовать в качестве концевой задвижки. Управление положением диска осуществляется вручную с помощью дискретной рукоятки (ручки) с фиксирующей платой.
Номинальный диаметр изделия составляет DN 65 (условный проход 65 мм), а номинальное давление — PN 16 (16 бар). Конструкция корпуса и поворотного диска выполнена из высокопрочного ковкого чугуна (GGG40/EN-GJS-400-15), что обеспечивает механическую прочность узла. Герметичность перекрытия потока по классу «А» достигается за счет эластичной манжеты (седлового уплотнения) из EPDM (этилен-пропиленовый каучук). Данный материал химически стоек к воздействию воды, воздуха, гликолевых смесей и слабоагрессивных сред в определенном диапазоне температур.
Конструктивные особенности и параметры эксплуатации
-
Тип корпуса: Межфланцевый с резьбовыми проушинами (Lug type) для центрирования и крепления болтами.
-
Материал корпуса и диска: Ковкий чугун, обеспечивающий устойчивость к гидроударам.
-
Тип уплотнения: Заменяемая манжета EPDM, обеспечивающая герметичность в обоих направлениях.
-
Тип управления: Ручной рычаг (рукоятка) с фиксацией промежуточных положений.
-
Применение: Трубопроводные системы водоснабжения, отопления, кондиционирования и вентиляции.
Технические параметры запорного узла
Условный диаметр (проход): DN 65 / 2½ дюйма.
Рабочее давление (максимальное): 16 бар (PN16).
Торговая марка: Tecfly (Tecofi).
Способ монтажа: Между ответными фланцами по ГОСТ/EN.
Герметичный дисковый затвор Tecfly DN65 PN16 с проушинами применяется в технологических процессах, где требуется надежная запорная арматура с минимальной строительной длиной и малым весом. Конструкция с резьбовыми отверстиями в теле корпуса упрощает демонтаж одного из участков трубопровода без опорожнения всей системы. Изделие соответствует промышленным стандартам безопасности и проходит заводские испытания на прочность корпуса и герметичность затвора.
