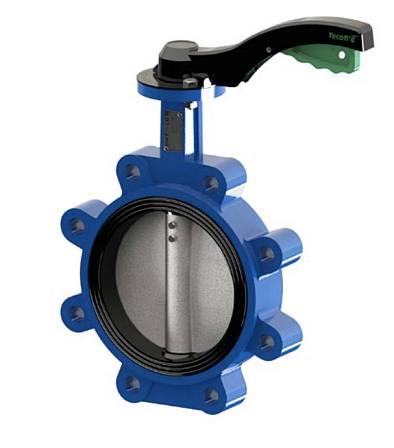

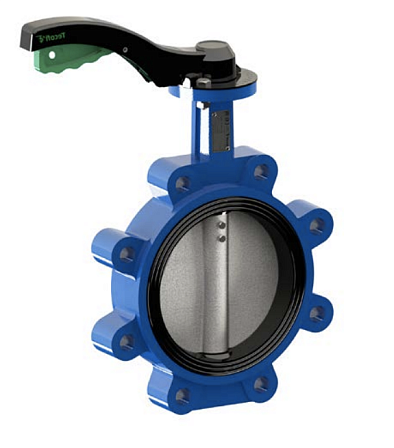

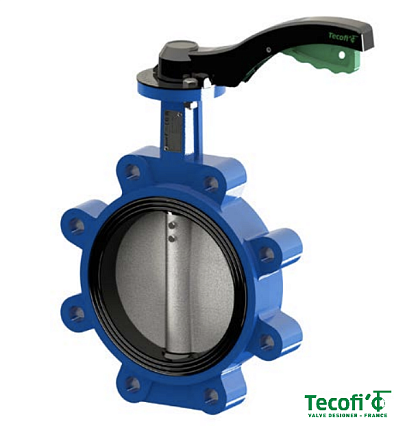

Затвор дисковый с резьбовыми проушинами Tecofi VPI4648-02EP0080 Ду 80 Ру16 межфланцевый корпус чугунный диск нержавеющий манжета EPDM с ручкой
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус и диск ковкий чугун, манжета EPDM, PN16 DN80 (артикул VPG4648-02EP0080) представляет собой промышленный запорно-регулирующий орган, устанавливаемый в жидкостных и газовых контурах. Устройство (в технической спецификации также именуемое как поворотная дисковая заслонка, межфланцевый затвор люгового исполнения / Lug type, гермоклапан-баттерфляй с ушками) применяется для полного отсечения или дозированного изменения объема пропускаемой среды. Особенность люгового корпуса заключается в наличии радиальных приливов с нарезанной резьбой. Это позволяет закреплять устройство болтами автономно к каждому из ответных фланцев, за счет чего затвор может монтироваться в качестве тупикового (оконечного) клапана с возможностью безопасного отключения последующей плети трубопровода без сброса давления в основной магистрали.
Спецификация компонентов и конструкционные материалы
-
Производитель / товарная марка: Tecfly
-
Номинальный внутренний диаметр: DN 80 (в дюймовом исчислении: 3")
-
Условное рабочее давление: до 16 бар (PN 16 / 1,6 МПа)
-
Конструкция присоединительного корпуса: Lug (с резьбовыми проушинами)
-
Материал отливки корпуса: Ковкий чугун GGG40 (соответствие EN-GJS-400-15)
-
Материал запирающего элемента (диска): Ковкий чугун GGG40 (соответствие EN-GJS-400-15)
-
Материал седлового вкладыша (манжеты): EPDM (этилен-пропилен-диеновый каучук)
-
Тип позиционирующего органа: Ручной рычаг (рукоятка с фиксатором дискретных положений)
Эксплуатационные ограничения и физико-химические свойства
Перекрытие потока внутри корпуса осуществляется путем вращения центрированного диска из ковкого чугуна вокруг вертикальной оси. В закрытом положении плотный прижим диска к эластичному эластомеру EPDM обеспечивает герметичность стыка по классу «А» (ГОСТ 9544). Физико-химические параметры этилен-пропиленового каучука определяют список сред, допускаемых к транспортировке: оборотная и сетевая вода систем ГВС и ХВС, пар низкого давления, морская вода, растворы неорганических щелочей и кислот низких концентраций, спирты, гликолевые антифризы. Применение модификации с манжетой EPDM в системах со светлыми и темными нефтепродуктами, бензином, керосином, жирами и минеральными маслами запрещено из-за набухания и последующего разрушения структуры полимера. Температурный порог стабильной работы эластомера находится в диапазоне от -15 °C до +110...130 °C (верхняя граница зависит от фазового состояния среды и рабочего давления).
Резьбовые каналы в проушинах корпуса соосны отверстиям ответных фланцев, что центрирует арматуру во время монтажных работ. Поворотная ручка снабжена зубчатой пластиной (сектором) для удержания промежуточных углов открытия диска при регулировании расхода. Верхний фланец шпинделя унифицирован по международному стандарту ISO 5211, что позволяет производить замену ручного рычага на электрический или пневматический исполнительный механизм без демонтажа корпуса затвора из трубопроводной цепи.
Что ещё важно знать
1. Герметичность: обеспечивает двухстороннюю герметичность по классу «А» (по ГОСТ 54808-2011).
2. Особенности конструкции: диск механически обработан по краю для плотного прилегания, есть двойное уплотнение осей. Верхний фланец выполнен по норме ISO 5211 — это плюс: в будущем при необходимости затвор можно дооснастить редуктором, пневмо- или электроприводом.
3. Где применять: в системах холодного и горячего водоснабжения, водоотведения, пожаротушения, вентиляции, кондиционирования, а также на технологических трубопроводах с неагрессивными средами (например, с антифризами, включая растворы этиленгликоля).
4. Важное ограничение: нельзя использовать с паром.
