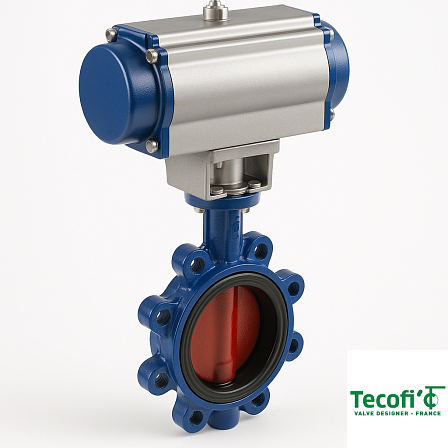

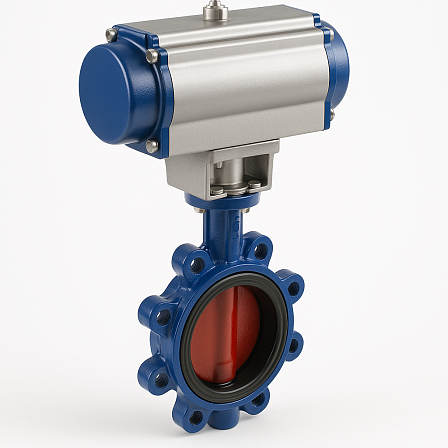

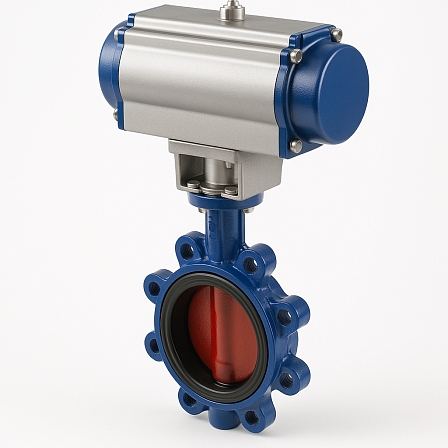

Затвор дисковый с резьбовыми проушинами Tecofi VPI464816-N07NI0300 Ду 300 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск чуг NBR
- Описание
- Характеристики
- Документация
Конструктивные параметры и состав материалов
- Серия промышленной арматуры: Tecfly
- Номинальный диаметр условного прохода: DN 300
- Номинальное давление: PN 16 (16 бар)
- Тип корпуса: Межфланцевый проушинный с резьбовыми отверстиями (конфигурация Lug). Схема обеспечивает возможность монтажа в разрыв линии или тупиковой установки на конце магистрали с сохранением сетевого давления с противоположной стороны.
- Материал несущего корпуса и запорной заслонки: Ковкий чугун с шаровидным графитом (ВЧШГ), устойчивый к статическим напряжениям и механическим нагрузкам.
- Материал уплотнительного кольца (вкладыша): Нитрил (NBR / бутадиен-нитрильный каучук). Манжета полностью изолирует чугунные узлы от контакта со средой и обеспечивает абсолютную герметичность запирания по классу «А» (ГОСТ 9544).
Вращение запорного диска производится посредством установленного пневматического цилиндра одностороннего действия с системой пружинного возврата:
Принцип функционирования: Смещение запорного органа на угол 0–90° происходит при подаче сжатого воздуха в управляющую полость привода. При сбросе пневматического давления силовые пружины автоматически возвращают вал и диск в исходное положение (НО — нормально-открытое или НЗ — нормально-закрытое).
Аварийный режим (Fail-Safe): При прекращении подающей линии управляющего воздуха пружинный блок принудительно фиксирует арматуру в безопасном состоянии.
Сопряжение с АСУ ТП: Конструкция автопривода позволяет подключать позиционеры, соленоидные распределители и датчики крайних положений.
Физико-химическая совместимость и порядок установки
Манжета NBR определяет стойкость затвора VPG464816-N07NI0300 при работе со следующими средами:
Светлые и темные нефтепродукты, дизельное топливо, технические смазки и минеральные масла.
Промышленные стоки и технические жидкости с масляными или жировыми компонентами.
Воздушные и инертные газовые смеси с взвесью масел.
Монтаж арматурного узла DN300 осуществляется путем межфланцевого стягивания шпильками или болтами, вворачиваемыми непосредственно в резьбовые проушины корпуса затвора.
