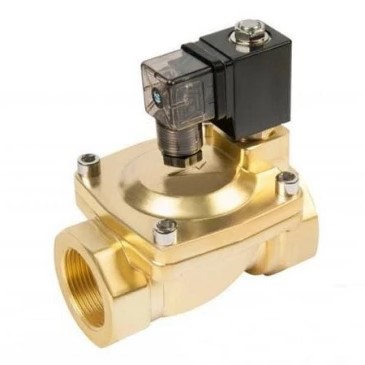

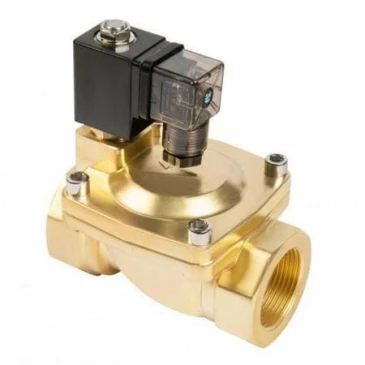

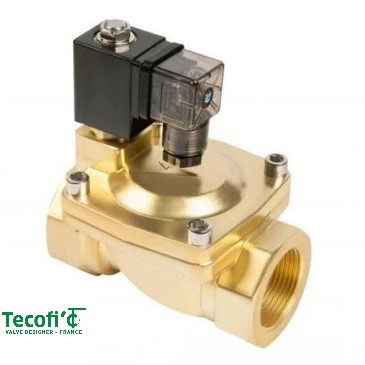

Клапан электромагнитный Tecofi EV1141-0025-24CC 1" Ду 25 Ру10 ВР латунный муфтовый ВР/ВР нормально-открытый с катушкой 24VСС нитрил
- Описание
- Характеристики
- Документация Аналогичные товары
Клапан соленоидный мембранный муфтовый, нормально открытый, корпус латунь, уплотнение нитрил, 24VCC DN1" (артикул EV1141-0025-24CC) применяется для автоматического отсекания и открытия потока жидких или газообразных сред в трубопроводных системах.
Конструктивное базовое исполнение — нормально открытое (НО / Normally Open, NO). В обесточенном состоянии индукционной катушки затвор под действием механизма возвратной пружины находится в верхней точке, оставляя проходное сечение полностью свободным для протока. При подаче управляющего постоянного напряжения 24 В электромагнитное поле втягивает сердечник, закрывая управляющее пилотное отверстие. Повышающееся давление над мембранным блоком перемещает диафрагму вниз до плотного контакта с седлом корпуса, перекрывая транспортируемый поток.
Материаловедческие данные и особенности конструкции1. Латунный корпус
Изготовлен методом штамповки из латунного сплава с последующей фрезерной обработкой. Конструкция рассчитана на механические нагрузки и статическое давление системы до 10 бар. Материал стойкий к коррозии в водной и воздушной средах.
2. Запирающая диафрагма NBR (нитрил)
Мембрана из нитрильного каучука обеспечивает:
Сохранение эластичных характеристик
Стойкость к масляным парам, минеральным смазкам, сжатому воздуху и технологической воде.
Запирание прохода по классу герметичности А (ГОСТ 9544).
3. Электромагнитный привод 24V DC
Соленоид рассчитан на работу от источника постоянного тока с напряжением 24 В. Подключение к управляющим цепям или контроллерам (ПЛК) выполняется через трехконтактный connector DIN.
4. Муфтовые патрубки G 1"
Входной и выходной порты имеют внутреннюю цилиндрическую резьбу G 1". Монтаж в магистраль осуществляется стандартным резьбовым способом с использованием уплотнительных нитей, ФУМ-ленты или анаэробного состава.
Области применения
Запорно-отсечной вентиль EV1141-0025-24CC используется в качестве исполнительного органа в следующих узлах:
Автоматизированные комплексы водоснабжения и водоотведения с постоянным током управления.
Пневматические распределительные щиты и магистрали подач сжатого воздуха.
Сбросные, аварийные и дренажные линии, требующие открытого канала при отключении питания.
Промышленные системы технологического охлаждения, полива и гидроавтоматики.
