Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый с резьбовыми проушинами Tecofi VPI464816-N07EP0200 Ду 200 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск чуг EPDM
-30%

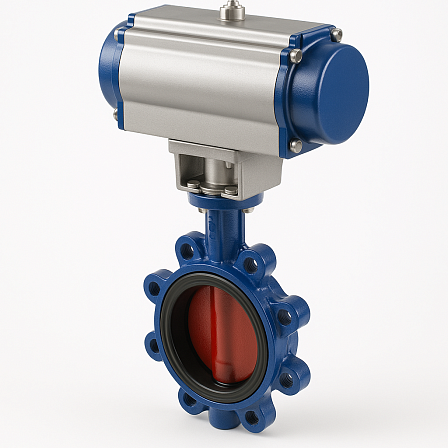

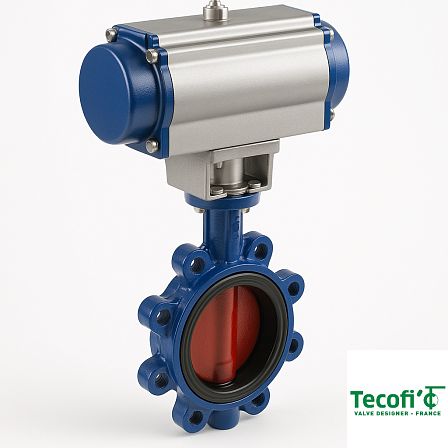

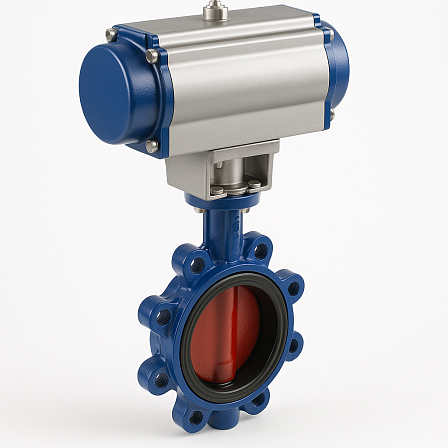

Затвор дисковый с резьбовыми проушинами Tecofi VPI464816-N07EP0200 Ду 200 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск чуг EPDM
АРТ: VPG464816-N07EP0200
-30%

Затвор дисковый с резьбовыми проушинами Tecofi VPI464816-N07EP0200 Ду 200 Ру16 с пневмоприводом одностороннего дейст М/Ф корп чуг диск чуг EPDM

АРТ: VPG464816-N07EP0200
Краткие характеристики
Все характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Канализация / Кондиционирование / Отопление / Пневматика / Теплоснабжение / Холодоснабжение
Управление
Пневмопривод
Tecofi Tecofi Бренд Tecofi
-30%
176 248.28 ₽
123 373.80 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с пневмоприводом одностороннего действия, корпус и диск ковкий чугун, манжета EPDM, PN16 DN200 (артикул VPG464816-N07EP0200) представляет собой элемент промышленных инженерных систем, выполняющий функции дросселирования и полная отсечки потока рабочей среды. Арматура спроектирована для работы в магистралях условным диаметром 200 мм (DN 200 / 8″) при предельно допустимом давлении в контуре 1,6 МПа (PN 16).

Параметры конструкции и материальное исполнение
  • Серия: Tecfly
  • Условный проход: DN 200
  • Номинальное давление: PN 16 (16 бар)
  • Исполнение корпуса: Межфланцевое с резьбовыми проушинами (формат Lug). Данный тип корпуса обеспечивает возможность установки затвора в рассечку трубопровода, а также монтажа на концевом участке линии с сохранением гидравлического давления с одной стороны.
  • Материал корпуса и запорной заслонки: Ковкий чугун с шаровидным графитом (ВЧШГ), устойчивый к статическим нагрузкам, гидравлическим ударам и линейным деформациям.
  • Материал седлового вкладыша: Этилен-пропиленовый каучук (EPDM). Эластомер изолирует внутренние поверхности чугунного корпуса от контакта с протекающим флюидом и гарантирует класс герметичности «А» (без протечек по ГОСТ 9544).
Механизм управления и функция безопасности
Позиционирование поворотного диска выполняется закрепленным пневматическим приводом одностороннего действия с возвратным пружинным блоком:
Принцип работы: Поворот штока и диска на угол до 90° осуществляется подачей сжатого воздуха в силовую камеру пневмоцилиндра. Обратный ход в исходное состояние (НО — нормально-открытое или НЗ — нормально-закрытое) выполняется автоматически под действием сжатых пружин при стравливании управляющего давления.
Аварийное положение (Fail-Safe): При отсутствии или сбросе давления подающего воздуха пружинный механизм принудительно переводит арматуру в безопасное базовое положение.
Сопряжение с КИПиА: Конструкция пневмоблока приспособлена для установки соленоидных клапанов, позиционеров и датчиков крайних положений для включения устройства в системы автоматизации (АСУ ТП).

Совместимость со средами и порядок монтажа
Свойства манжеты EPDM определяют применимость арматурного узла VPG464816-N07EP0200 для взаимодействия со следующими рабочими средами:
Хладоносители и теплоносители (водные растворы гликолей).
Питьевая, сетевая, техническая и обессоленная вода.
Слабоагрессивные химические растворы, щелочи и кислоты низкой концентрации.
Сжатый воздух и инертные газы без содержания масел.
Температурный диапазон среды: от -15 °C до +130 °C.
Монтаж затвора DN200 производится между ответными фланцами стандарта EN / DIN / ГОСТ путем ввинчивания крепежных шпилек или болтов непосредственно в резьбовые проушины корпуса.
Характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Канализация / Кондиционирование / Отопление / Пневматика / Теплоснабжение / Холодоснабжение
Управление
Пневмопривод
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
200 (8)
Давление, бар
16
Максимальная рабочая температура t max, °C
+130
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 14 месяцев с даты продажи
Цвет
Серые / Синие / Черные
Артикул
VPG464816-N07EP0200
Объём одной штуки, м³
0.01561
Вес (кг)
20.7
Длина (мм)
59
Ширина (мм)
597
Высота (мм)
439
Дата доставки в ваш город
15.01.2027
Документация
Декларация о соответствии на затвор VPG до 14.06.2027.pdf
607.88Кб
Декларация о соответствии на затвор VPG до 19.06.2027.pdf
484.86Кб
Инструкция на затвор VPG.pdf
434.25Кб
