Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Клапаны электромагнитные \ Клапан электромагнитный Tecofi EV1141-0020-24CC 3/4" Ду 20 Ру10 ВР латунный муфтовый ВР/ВР нормально-открытый с катушкой 24VСС нитрил

-30%

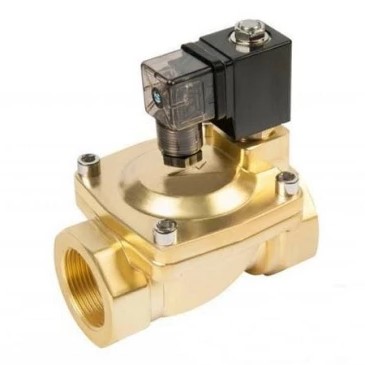

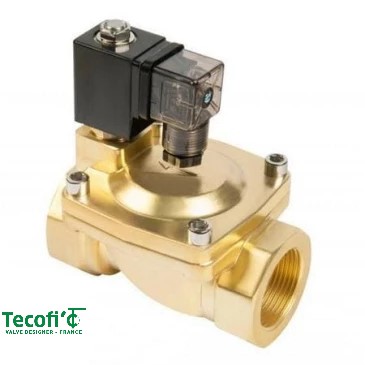

Клапан электромагнитный Tecofi EV1141-0020-24CC 3/4" Ду 20 Ру10 ВР латунный муфтовый ВР/ВР нормально-открытый с катушкой 24VСС нитрил

АРТ: EV1141-0020-24CC

-30%

Клапан электромагнитный Tecofi EV1141-0020-24CC 3/4" Ду 20 Ру10 ВР латунный муфтовый ВР/ВР нормально-открытый с катушкой 24VСС нитрил

АРТ: EV1141-0020-24CC

Краткие характеристики

Все характеристики

Страна производства

ФРАНЦИЯ

Класс товара

Промышленные

Область применения

Водоснабжение / Пароконденсатные системы

Напряжение питания катушки, Вольт

-30%

37 439.08 ₽

26 207.36 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

Описание
Характеристики
Документация

Аналогичные товары

Описание

Клапан соленоидный мембранный муфтовый, нормально открытый, корпус латунь, уплотнение нитрил, 24VCC DN3/4" (артикул EV1141-0020-24CC) предназначен для автоматического дистанционного управления, перекрытия и регулирования потоков нейтральных жидких и газообразных сред в трубопроводных магистралях. Запорно-регулирующее устройство обладает функцией «нормально открытый» (НО): в обесточенном состоянии проходной канал остаётся открытым, обеспечивая непрерывный проток среды, а при подаче управляющего напряжения постоянного тока 24 В (24VCC / 24V DC) на соленоидную катушку происходит герметичное перекрытие потока мембранным запорным органом.

Технические параметры и характеристики

Тип арматуры: Клапан соленоидный электромагнитный мембранный (гидроклапан, пневмоклапан)
Функциональное исполнение: Нормально открытый (НО / NO)
Номинальный диаметр (условный проход): DN 20 мм (3/4 дюйма / DN3/4")
Тип присоединения: Муфтовое, внутренняя трубная цилиндрическая резьба G 3/4" (BSP)
Напряжение питания катушки: 24 В постоянного тока (24VCC / 24V DC)
Материал корпуса: Латунь (CW617N / ЛС59-1)
Материал мембраны и уплотнения: Нитрильный каучук (NBR, NBR-эластомер)
Материал внутренних деталей (плунжер, пружина): Нержавеющая сталь / коррозионностойкие сплавы
Рабочая среда: Холодная и горячая вода, сжатый воздух, нейтральные газы, минеральные масла, дизельное топливо, технические жидкости
Степень защиты электромагнитной катушки: IP65 (пыле- и влагозащищённое исполнение с DIN-разъёмом)
Время срабатывания (открытие/закрытие): 20–100 мс

Особенности конструкции и принцип работы

Конструкция латунного двухходового соленоидного клапана включает корпус с проходным сечением DN20, управляющую мембрану из маслобензостойкого нитрила (NBR), плунжерный механизм, возвратную пружину и электромагнитную катушку питанием 24 В.

При отсутствии электрического сигнала на выводах катушки пружина удерживает управляющий сервоконус и мембрану в поднятом состоянии, оставляя проходное отверстие открытым. При подведении постоянного напряжения 24 Вольта возникает электромагнитное поле, втягивающее якорь (плунжер), что приводит к выравниванию давления над мембраной и плотному прижатию эластомерного уплотнителя к седлу корпуса.

Муфтовые резьбовые патрубки 3/4 дюйма обеспечивают монтаж в существующие линии без применения сварки или флацевания. Использование латуни предохраняет корпус от вымывания цинка, коррозионного износа и разрушения при гидравлических ударах. Нитриловое уплотнение (NBR) устойчиво к механическому истиранию, действию алифатических углеводородов и средним механическим нагрузкам.

Область применения

Двухходовой запорный электромагнитный клапан EV1141-0020-24CC DN 3/4" применяется в автоматизированных системах управления технологическими процессами (АСУ ТП), водоснабжении, отоплении, пневматических магистралях, узлах подпитки котлов, насосных станциях, системах пожаротушения, блоках дозирования, поливочных комплексах и промышленном инжиниринге.

Характеристики

Страна производства

ФРАНЦИЯ

Класс товара

Промышленные

Область применения

Водоснабжение / Пароконденсатные системы

Напряжение питания катушки, Вольт

Взрывозащита

Нет

Тип

Нормально-открытый
