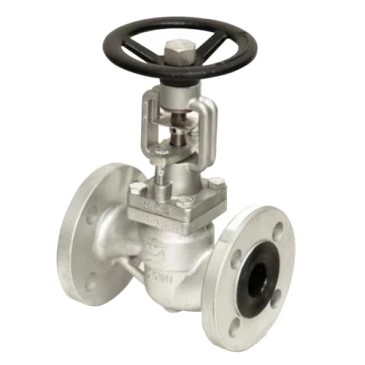

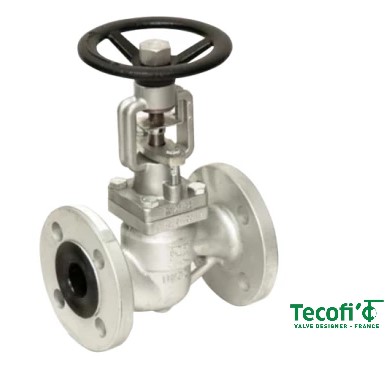

Клапан запорный (вентиль) Tecofi R4243-0050 DN 50 PN 16 сильфонный , чугунный фланцевый , прокладка графит
- Описание
- Характеристики
- Документация Аналогичные товары
Клапан запорный сильфонный фл., корпус ковкий чугун, сильфон нерж сталь, прокладка графит, PN16 DN50 (артикул R4243-0050) применяется для полного перекрытия потока транспортируемой среды в циркуляционных и распределительных контурах.
Комплекс технических характеристик и параметров
-
Номинальный диаметр (условный проход): DN 50 (ДУ 50 мм)
-
Номинальное давление: PN 16 (1,6 МПа / 16 бар)
-
Тип присоединения к магистрали: Фланцевое (фл.)
-
Материал корпуса и крышки: Ковкий чугун (характеризуется повышенным пределом прочности на растяжение и ударной вязкостью)
-
Тип уплотнения шпинделя: Бессальниковое (сильфонный блок)
-
Материал сильфона: Нержавеющая сталь (коррозионностойкая легированная сталь)
-
Материал межфланцевого/корпусного уплотнения: Прессованный графит
-
Класс герметичности затвора: Класс «А» (полное отсутствие протечек)
-
Управление: Ручное (посредством вращения маховика)
Особенности конструкции и механические свойства
Сборка вентиля R4243-0050 ориентирована на эксплуатацию в системах с регламентированным запретом на утечку перемещаемой фазы во внешнюю среду.
Сильфонный барьер: Герметичность подвижного соединения шпинделя обеспечивается гофрированной трубкой (сильфоном) из нержавеющей стали, приваренной к внутренним компонентам. Данная конструкция полностью заменяет сальниковую набивку, ликвидируя износ уплотнения при возвратно-поступательном движении штока и устраняя необходимость периодического обслуживания.
Графитовое уплотнение: Разъемное соединение корпуса и крышки герметизировано графитовой прокладкой, которая сохраняет упругие свойства в условиях температурных колебаний и переменных давлений.
Свойства ковкого чугуна: Данный материал обладает повышенной вязкостью и пластичностью по сравнению с серым чугуном, что минимизирует риски растрескивания корпуса при монтажных напряжениях в трубопроводе диаметром 50 мм.
Область применения и эксплуатационные среды
Клапан ДУ50 монтируется на технологических линиях промышленных предприятий, в узлах обвязки котельного оборудования, индивидуальных тепловых пунктах (ИТП) и распределительных сетях.
Допустимые рабочие среды:
Водяной пар (насыщенный, перегретый);
Паровой конденсат;
Вода (сетевая, техническая, горячая и холодная);
Воздух, азот, углекислый газ;
Жидкие среды, неагрессивные к чугуну и нержавеющей стали.
Изделие функционирует без необходимости регулярной подтяжки или замены уплотнительных элементов шпинделя на протяжении всего межремонтного периода.
