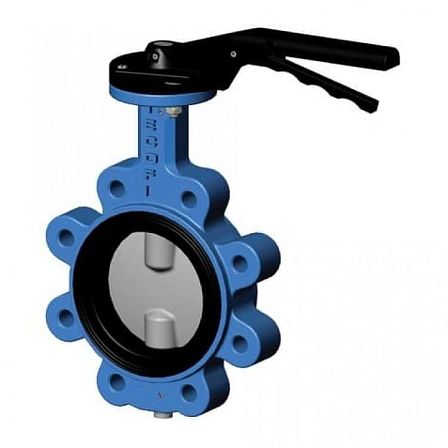

Затвор дисковый с резьбовыми проушинами Tecofi VPG4642-02NI0100 DN100 PN16 корпус чугунный диск алюминий и бронза межфланцевый манжета нитрил NBR
- Описание
- Характеристики
- Документация
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус ковкий чугун, диск алюминий и бронза, манжета Нитрил , PN16 DN100 (артикул VPG4642-02NI0100) представляет собой элемент трубопроводной запорно-регулирующей арматуры. Назначение изделия — перекрытие и ступенчатое регулирование расхода рабочих сред, содержащих масляные, жировые и углеводородные фракции.
Технические параметры и спецификация
-
Условный проход (номинальный диаметр): DN100 (Ду 100 мм / 4" / 4 дюйма).
-
Предельное рабочее давление: PN16 (1,6 МПа / 16 bar / 16 кгс/см²).
-
Присоединительный стандарт: Межфланцевое исполнение с резьбовыми проушинами (тип Lug). Конструкция предусматривает монтаж между ответными фланцами, а также возможность установки в качестве концевого (тупикового) запорного элемента.
-
Тип управления: Ручной привод (механический рычаг / ручка с секторным фиксатором положения диска).
-
Материал корпуса: ВЧШГ / ковкий чугун (высокопрочный чугун с шаровидным графитом, марка GGG40 / EN-GJS-400-15).
-
Материал поворотного диска: Бронзово-алюминиевый сплав (CuAl10Fe5Ni5 / алюминиевая бронза), устойчивый к коррозионным процессам и кавитационному износу
-
Материал уплотнительного вкладыша (манжеты): Нитрил / NBR (бутадиен-нитрильный каучук).
-
Совместимые среды: Нефтепродукты, минеральные и синтетические масла, гидравлические жидкости, техническая вода с примесями углеводородов, сжатый воздух с масляным туманом, жиросодержащие стоки.
-
Класс герметичности: «А» согласно ГОСТ 9544-2015 (отсутствие видимых протечек).
-
Строительная длина: Стандартизирована по EN 558-1 серия 20 (ISO 5752).
Конструктивно-эксплуатационные особенности
Маслобензостойкое седло (Нитрил / NBR): Бутадиен-нитрильный каучук предотвращает разбухание и деформацию уплотнения при длительном взаимодействии со смазочными материалами, топливом и углеводородами.
Исполнение Lug (резьбовые ушки): Проушины по периметру корпуса центрируют затвор при установке и позволяют производить демонтаж прилегающего участка трубопровода без полной разгрузки давления в питающей магистрали.
Запорный диск из сплава CuAl10Fe5Ni5: Применение алюминиевой бронзы исключает образование ржавчины и снижает износ поверхности при высоких скоростях движения среды.
Рычаг с позиционером: Конструкция рукоятки включает секторную пластину с фиксатором, что обеспечивает ступенчатую настройку угла поворота диска.
Сопряжение с приводами (ISO 5211): Верхняя площадка и шток выполнены по стандарту ISO 5211 для возможности снятия рукоятки и прямой установки электрического или пневматического привода.
Области применения
Арматурная единица эксплуатируется в составе следующих инженерных комплексов:
Маслопроводы, гидравлические контуры и системы подачи ГСМ;
Промышленные и коммунальные очистные сооружения с наличием масел и жиров;
Топливозаправочные пункты, насосные станции и резервуарные парки;
Технологические линии химической, нефтехимической и пищевой промышленности.
