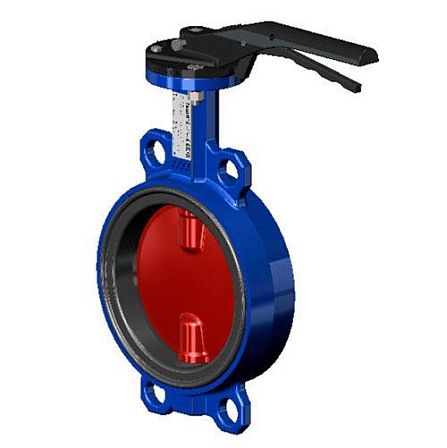

Затвор дисковый с резьбовыми проушинами Tecofi VPG4642-02NI0200 DN200 PN10 корпус чугунный диск алюминий и бронза межфланцевый манжета нитрил NBR
- Описание
- Характеристики
- Документация
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус ковкий чугун, диск алюминий и бронза, манжета Нитрил , PN10 DN200 (артикул VPG4642-02NI0200) является элементов запорно-регулирующей арматуры большой пропускной способности. Изделие предназначено для перекрытия и позиционирования расхода рабочих сред, содержащих масла, нефтепродукты и жиры.
Технические параметры и спецификация
-
Условный проход (номинальный диаметр): DN200 (Ду 200 мм / 8" / 8 дюймов).
-
Предельное рабочее давление: PN10 (1,0 МПа / 10 bar / 10 кгс/см²).
-
Тип присоединения к трубопроводу: Межфланцевое Lug (с резьбовыми проушинами). Подходит для стяжного монтажа между фланцами и установки на концевом участке магистрали (тупиковое перекрытие).
-
Управление: Ручной привод (механический рычаг / рукоятка с фиксатором положения запирающего диска).
-
Материал корпуса: Ковкий чугун с шаровидным графитом (ВЧШГ / марка GGG40 / EN-GJS-400-15).
-
Материал поворотного диска: Алюминиевая бронза (медно-алюминиевый сплав CuAl10Fe5Ni5), устойчивая к кавитационному износу и химическому воздействию.
-
Материал уплотнительной манжеты (седла): Нитрил / NBR (бутадиен-нитрильный каучук).
-
Рабочие среды: Нефтепродукты, мазут, масла (минеральные, растительные, гидравлические), техническая вода с содержанием углеводородов, сжатый воздух с масляными парами, слабоагрессивные стоки.
-
Класс герметичности: «А» согласно ГОСТ 9544-2015 (полное отсутствие протечек).
-
Стандарт строительной длины: EN 558-1 серия 20 (ISO 5752).
Конструктивные свойства и особенности исполнения
Манжета из Нитрила (NBR): В отличие от стандартного EPDM, нитрильный каучук обладает маслобензостойкостью, что предотвращает разбухание и деструкцию уплотнительного вкладыша при контакте со смазочными материалами и нефтепродуктами.
Исполнение Lug (с ушками): Наличие резьбовых отверстий по perimeter корпуса упрощает соосное позиционирование и позволяет производить демонтажные работы на одной из сторон трубопровода без полного стравливания давления.
Бронзово-алюминиевый диск: Сплав предотвращает коррозию запирающего элемента и выдерживает нагрузки при высоких скоростях движения рабочей среды.
Рычажный орган управления: Фиксирующая рукоятка с секторной пластиной обеспечивает ступенчатую регулировку угла открытия диска.
Фланец под привод (ISO 5211): Опорная площадка штока унифицирована для быстрой замены ручного рычага на электрический или пневматический привод.
Области применения
Затвор поворотный дисковый Tecfly VPG4642-02NI0200 эксплуатируется в следующих инженерных системах:
Маслопроводы, гидравлические сети и объекты нефтепереработки;
Промышленные сточные системы с наличием масел и жиров;
Топливозаправочные комплексы и насосные станции ГСМ;
Технологические линии пищевых и химических предприятий.
