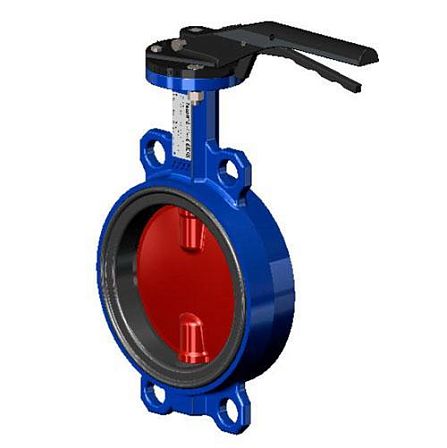

Затвор дисковый с резьбовыми проушинами Tecofi VPG464216-02NI0250 DN250 PN16 корпус чугунный диск алюминий и бронза межфланцевый манжета NBR
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный с резьбовыми проушинами Tecfly с ручкой, корпус ковкий чугун, диск алюминий и бронза, манжета Нитрил , PN16 DN250 (артикул VPG464216-02NI0250) — узел промарматуры с ручным рычажным приводом, применяемый для позиционного перекрытия и регулирования расхода рабочей среды. Арматура спроектирована под диаметр условного проходного сечения 250 мм (DN 250 / 10″) и рассчитана на рабочее давление гидросистемы до 1,6 МПа (PN 16).
Спецификация компонентов и материальное исполнение
-
Продуктовая серия: Tecfly
-
Размер условного прохода: DN 250
-
Предельное давление: PN 16 (16 бар)
-
Типоразмер корпуса: Межфланцевое исполнение с резьбовыми проушинами (формат Lug). Данный тип конструкции допускает как стандартное включение затвора в рассечку трубопровода, так и его монтаж в качестве конечного запорного элемента с сохранением сетевого давления на входящей стороне.
-
Материал корпуса: Ковкий чугун с шаровидным графитом (ВЧШГ), выдерживающий статические нагрузки, гидравлические удары и механические деформации.
-
Материал поворотного диска: Алюминиево-бронзовый сплав (CuAl). Обладает высокой стойкостью к кавитации, коррозии и абразивному износу в жидких средах.
-
Материал уплотнительного вкладыша (манжеты): Бутадиен-нитрильный каучук (Нитрил / NBR). Эластомер изолирует внутренние чугунные поверхности корпуса от контакта со средой и обеспечивает герметичность перекрытия по классу «А» (без протечек по ГОСТ 9544).
Управление и принцип действия
Орган управления: Ручной рычаг с дисковым фиксатором положений.
Механика работы: Изменение угла наклона поворотно-запорной заслонки в интервале от 0° до 90° с возможностью дискретной фиксации промежуточных положений для ступенчатого дозирования объема потока.
Совместимость со средами и параметры монтажа
Физико-химические свойства пары алюминиевая бронза / NBR определяют применимость узла VPG464216-02NI0250 со следующими типами сред:
Морская, солоноватая и техническая минерализованная вода.
Светлые и темные нефтепродукты, сырая нефть, дизельное топливо, бензины, технические масла и смазочные эмульсии.
Сточные промышленные и коммунальные воды, содержащие масляные или жировые включения.
Сжатый воздух, инертные и попутные газы со взвесью масел.
Фиксация арматурного узла DN250 в магистрали выполняется между ответными фланцами стандарта ГОСТ / EN / DIN путем вворачивания крепежных шпилек или болтов непосредственно в резьбовые проушины корпуса.
