Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый с резьбовыми проушинами Tecofi VPI4648-08EP0040 Ду 40 Ру16 межфланцевый корпус и диск чугунные манжета EPDM с редуктором
-30%

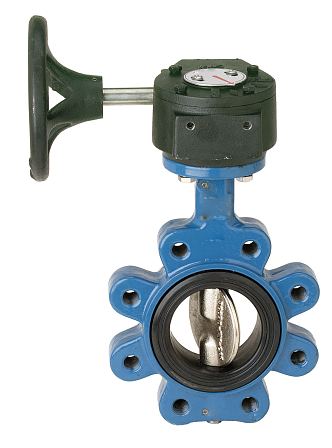

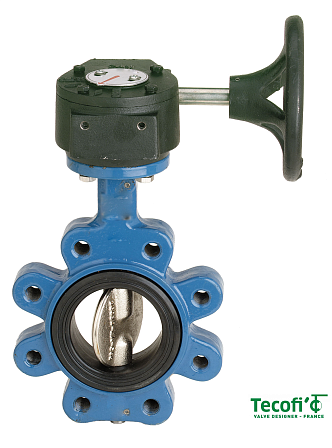

Затвор дисковый с резьбовыми проушинами Tecofi VPI4648-08EP0040 Ду 40 Ру16 межфланцевый корпус и диск чугунные манжета EPDM с редуктором
АРТ: VPG4648-08EP0040
-30%

Затвор дисковый с резьбовыми проушинами Tecofi VPI4648-08EP0040 Ду 40 Ру16 межфланцевый корпус и диск чугунные манжета EPDM с редуктором

АРТ: VPG4648-08EP0040
Краткие характеристики
Все характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Канализация / Кондиционирование / Пневматика / Пожаротушение / Холодоснабжение
Управление
Редуктор
Tecofi Tecofi Бренд Tecofi
-30%
21 788.10 ₽
15 251.67 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Затвор дисковый поворотный с резьбовыми проушинами Tecfly с мех редуктором, корпус и диск ковкий чугун, манжета EPDM, PN16 DN40 (артикул VPG4648-08EP0040) представляет собой малогабаритный узел промышленной арматуры, предназначенный для отсечки и дросселирования потоков жидких и газообразных сред. В инженерно-технической практике изделие также обозначается как дисковый затвор типа Lug с редуктором, герметичная поворотная заслонка Ду40, или межфланцевый баттерфляй-клапан малого диаметра.


Технический паспорт и рабочие параметры

  • Номинальный размер (Ду / DN): 40 мм

  • Предельное давление (Ру / PN): 16 бар (1,6 МПа)

  • Способ монтажа: Межфланцевый, посредством резьбовых проушин (исполнение Lug). Позволяет фиксировать устройство к одному фланцу для проведения регламентных работ на противоположной стороне линии.

  • Механизм управления: Поворотный червячный редуктор с ручным приводом (маховиком). Снижает крутящий момент на валу и обеспечивает фиксацию диска в промежуточных положениях.

  • Материал корпусной части: Ковкий чугун марки EN-GJS-400-15 (GGG40).

  • Материал запирающего элемента: Ковкий чугун EN-GJS-400-15 (GGG40).

  • Материал седлового уплотнения: EPDM (этилен-пропиленовый каучук). Обеспечивает двустороннее перекрытие потока по классу герметичности «А».

  • Целевые среды: Вода систем ГВС и ХВС, оборотная техническая вода, вентиляционные и воздушные потоки, нейтральные неагрессивные растворы.

Особенности конструкции и физико-механические свойства

Корпус арматуры снабжен отлитыми проушинами с метрической резьбой, что исключает сквозное прохождение шпилек через весь узел и позволяет использовать затвор на оконечных участках трубопроводных сетей. Ковкий чугун (GGG40), используемый в производстве корпуса и диска, характеризуется повышенным коэффициентом сопротивления деформации при тепловом расширении системы и скачках давления по сравнению с серыми чугунами (СЧ).


Эластомерная манжета из EPDM выполняет функцию футеровки внутренней полости, предотвращая непосредственный контакт транспортируемой среды с металлом корпуса. Механический редуктор снабжен стрелочным указателем, отображающим угол поворота запорного диска в диапазоне от 0° (закрыто) до 90° (полное открытие). Заводская обработка корпуса полимерным составом минимизирует риски атмосферной коррозии при эксплуатации оборудования.



Характеристики
Страна производства
ФРАНЦИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Канализация / Кондиционирование / Пневматика / Пожаротушение / Холодоснабжение
Управление
Редуктор
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
6 сжатый воздух / 16 вода
Максимальная рабочая температура t max, °C
+130
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 14 месяцев с даты продажи
Цвет
Синие / Черные
Артикул
VPG4648-08EP0040
Объём одной штуки, м³
0.00183
Вес (кг)
2.5
Длина (мм)
32
Ширина (мм)
235
Высота (мм)
239
Дата доставки в ваш город
19.12.2026
Документация
Инструкция на затвор VPG.pdf
434.25Кб
Декларация о соответствии на затвор VPG до 14.06.2027.pdf
607.88Кб
Декларация о соответствии на затвор VPG до 19.06.2027.pdf
484.86Кб
