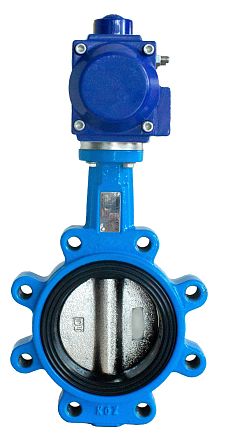

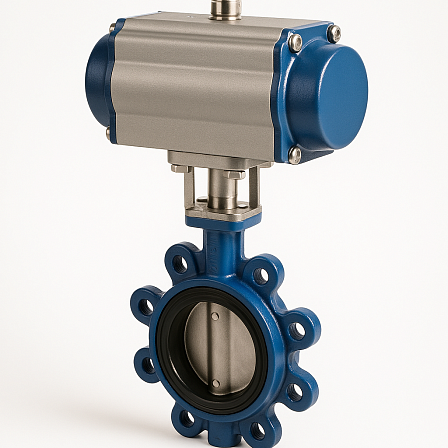

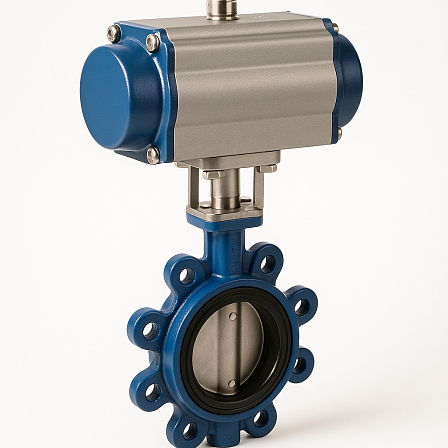

Затвор дисковый с резьбовыми проушинами Tecofi VPI464816-N03EP0200 Ду 200 Ру16 с пневмоприводом межфланцевый корпус и диск чугунные EPDM
- Описание
- Характеристики
- Документация Аналогичные товары
Конструктивные параметры и материалы
- Тип корпуса: межфланцевый с резьбовыми проушинами (типа Lug / проушинный затвор). Конструкция позволяет выполнять монтаж арматуры в рассечку трубопровода или на конце линии без демонтажа смежных участков.
- Материал корпуса и запорного органа (диска): высокопрочный ковкий чугун (Ductile iron / ВЧШГ), обеспечивающий стойкость к механическим нагрузкам и гидравлическим ударам.
- Материал уплотнения (манжеты): эластомер EPDM (этилен-пропиленовый каучук). Манжета выполняет функцию вкладыша и седлового уплотнения, обеспечивая герметичность перекрытия потока по классу А (ГОСТ 9544) и изолируя корпус арматуры от контакта с рабочей средой.
- Допустимый температурный режим рабочей среды: от -15 °C до +130 °C (определяется физико-химическими свойствами эластомера EPDM).
Управление поворотным диском осуществляется посредством установленного пневматического привода (пневмопривода) двойного действия (2-х стороннего действия).
Принцип работы: открытие и закрытие затвора происходят за счет подачи сжатого воздуха во внутренние полости пневмоцилиндра как для рабочего, так и для обратного хода поршней.
Силовая передача: передача крутящего момента от пневмопривода на шпиндель (вал) поворотной заслонки обеспечивает регулирование угла поворота диска в диапазоне от 0° до 90°.
Назначение и эксплуатационные характеристики
Заслонка поворотная чугунная фланцевая с пневматическим управлением Tecfly VPG464816-N03EP0200 применяется в системах водоснабжения, водоотведения, отопления, вентиляции и кондиционирования (HVAC), пожаротушения, а также в промышленных технологических трубопроводах, транспортирующих воду (включая техническую и деонизированную), слабоагрессивные жидкие среды, гликолевые растворы и сжатый воздух, неагрессивный к эластомеру EPDM.
Монтаж межфланцевого поворотно-дискового затвора VPG 464816-N03EP DN 200 PN 16 осуществляется между ответными фланцами ГОСТ / EN / DIN с фиксирующей шпилечной или болтовой связью через резьбовые проушины корпуса.Затвор дисковый поворотный Tecfly с артикулом VPG464816-N03EP0200 представляет собой элемент запорно-регулирующей трубопроводной арматуры, оснащенный пневматическим приводом двухстороннего действия. Данное устройство (заслонка дисковая поворотная типа «баттерфляй») предназначено для перекрытия и регулирования потока рабочей среды в трубопроводных системах высокого и среднего давления.
Технические характеристики и конструктивные параметры
Серия / Торговая марка: Tecfly
Условный проход (диаметр): DN200 (Ду 200 мм)
Номинальное давление: PN16 (16 бар / 1,6 МПа)
Тип присоединения к трубопроводу: Межфланцевое, с резьбовыми проушинами (исполнение Lug)
Тип привода: Пневмопривод двухстороннего действия (двухстороннее управление подачей сжатого воздуха для открытия и закрытия)
Материал корпуса: Ковкий чугун
Материал запорного диска: Ковкий чугун
Материал уплотнительной манжеты (седла): EPDM (этилен-пропиленовый каучук)
Конструктивные особенности и функционал
Корпус и диск из ковкого чугуна: Конструкция поворотного чугунного затвора DN200 рассчитана на механические нагрузки и рабочее давление до 1,6 МПа (PN16).
Тип корпуса с резьбовыми проушинами (Lug): Резьбовые проушины обеспечивают фиксацию затвора между ответными фланцами с помощью шпилек или болтов. Конструкция позволяет осуществлять демонтаж участка трубопровода с одной стороны от затвора при сохранении давления с другой стороны.
Пневматический привод двойного действия: Управление положением диска (открытие/закрытие) осуществляется подачи сжатого воздуха в соответствующие полости пневмоцилиндра. Привод не содержит возвратной пружины, управление положением диска полностью управляемое в обоих направлениях.
Уплотнение EPDM: Эластомерный вкладыш (манжета) EPDM обеспечивает герметичность перекрытия потока по классу герметичности «А» (без протечек). Материал EPDM устойчив к воздействию воды, пара, слабоконцентрированных растворов кислот и щелочей, а также инертных газов.
Область применения и эксплуатационные условия
Дисковый затвор с пневмоприводом Tecfly VPG464816-N03EP0200 применяют в системах водоснабжения, водоотведения, теплоснабжения, кондиционирования, а также в технологических трубопроводах промышленных предприятий. Применение пневматического управления позволяет интегрировать поворотную заслонку в автоматизированные системы управления технологическими процессами (АСУ ТП).
При выборе и монтаже дискового поворотного затвора Tecfly DN200 PN16 с пневмоприводом 2-х стороннего действия следует учитывать сопоставимость материалов корпуса (ковкий чугун) и уплотнения (EPDM) с параметрами рабочей среды, а также обеспечивать требуемое давление управляющего воздуха для пневмопривода.
